E3
产品使用指南

产品介绍

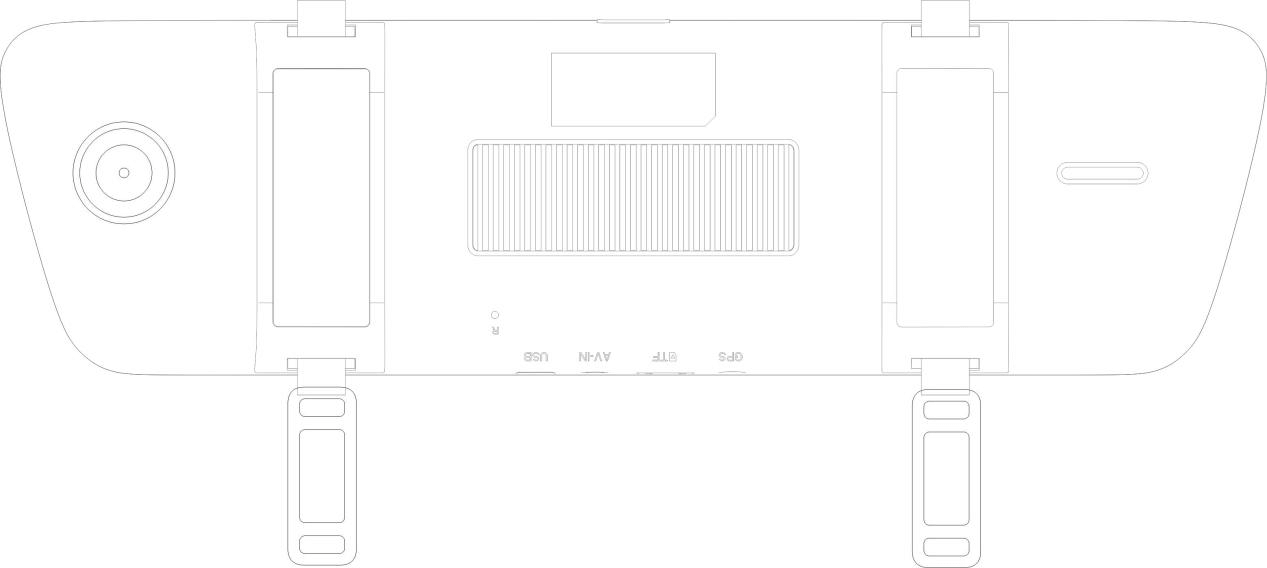

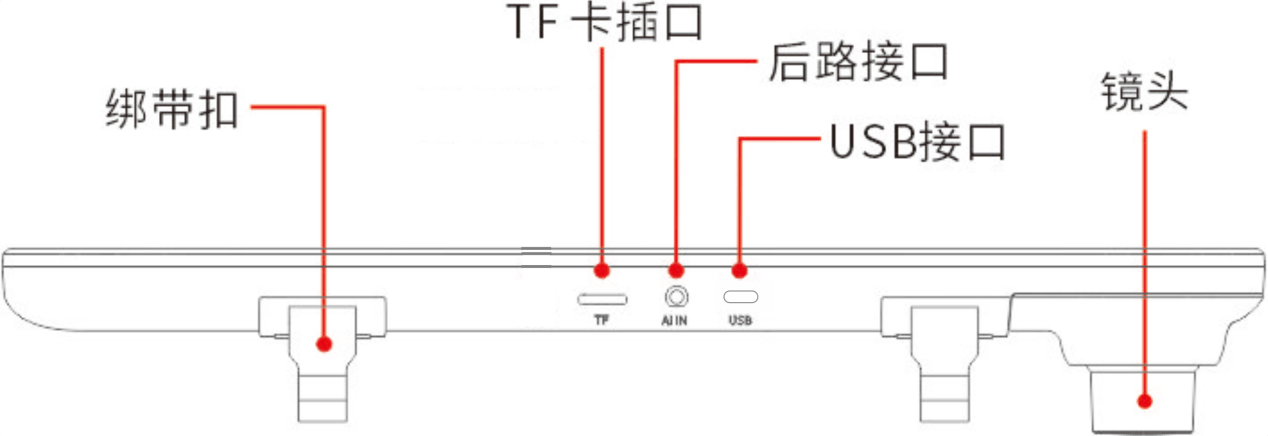

产品概览

功能按键说明

按键操作	功能
长按电源按键2秒	开/关机
短按电源键	打开/关闭屏幕
长按复位键6秒	恢复出厂设置

长按电源按键2秒关机后，发生碰撞不可唤醒设备。

规格参数

产品型号	E3
额定输入	5V⎓2.4A
存储	TF卡最大支持512GB （请使用Class10或U1、U3标识高速卡，建议使用盯盯拍专用TF卡）
运行内存	1Gb
分辨率	前摄支持：1440P 2560*1440
分辨率	后摄支持：1080P 1920*1080
显示屏	9.35英寸液晶触摸屏
光圈	前摄：F1.4 后摄：F2.0
编码	支持AI.265/H.264编码
视场角（对角线）	前摄：130° 后摄：125°
Wi-Fi	2.4GHz
视频格式	MP4
产品尺寸	2647440mm

安装说明

产品安装

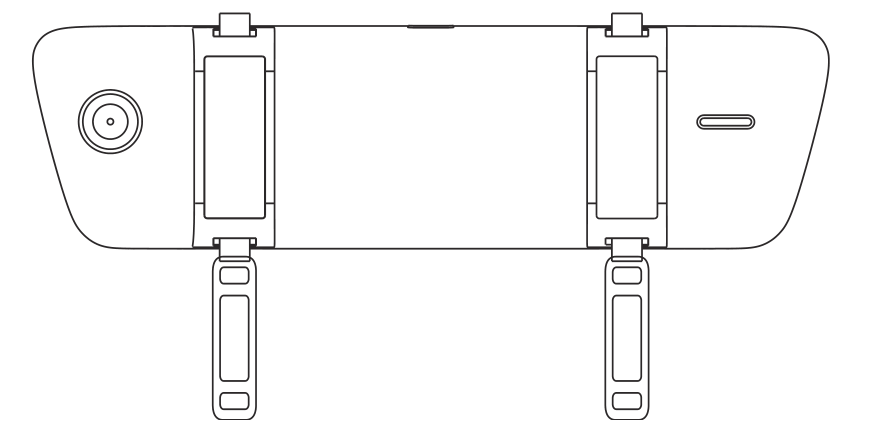

本产品默认为捆绑式安装，无需拆除车内原有后视镜（支持专车专用，但需搭配专车专用支架）。取出包装盒内的流媒体后视镜，将流媒体后视镜放到原有后视镜前面，屏幕正对车内，适当调整后视镜位置，再用橡胶绑带扣在紧扣件上以绑住原后视镜，确保安装牢固后，调整后视镜角度。

流媒体后视镜的电源连接。支持接车充和降压线两种取电方式。

如果您在天猫、京东等平台有购买 E3专用降压线，可使用接降压线+ACC+常电方式取电。如果您未购买E3X专用降压线，则可通过连接车充的方式取电。

接点烟器取电

1）取出包装盒内所有线材，将USB电源线的Type-C接口插入设备的电源接口。

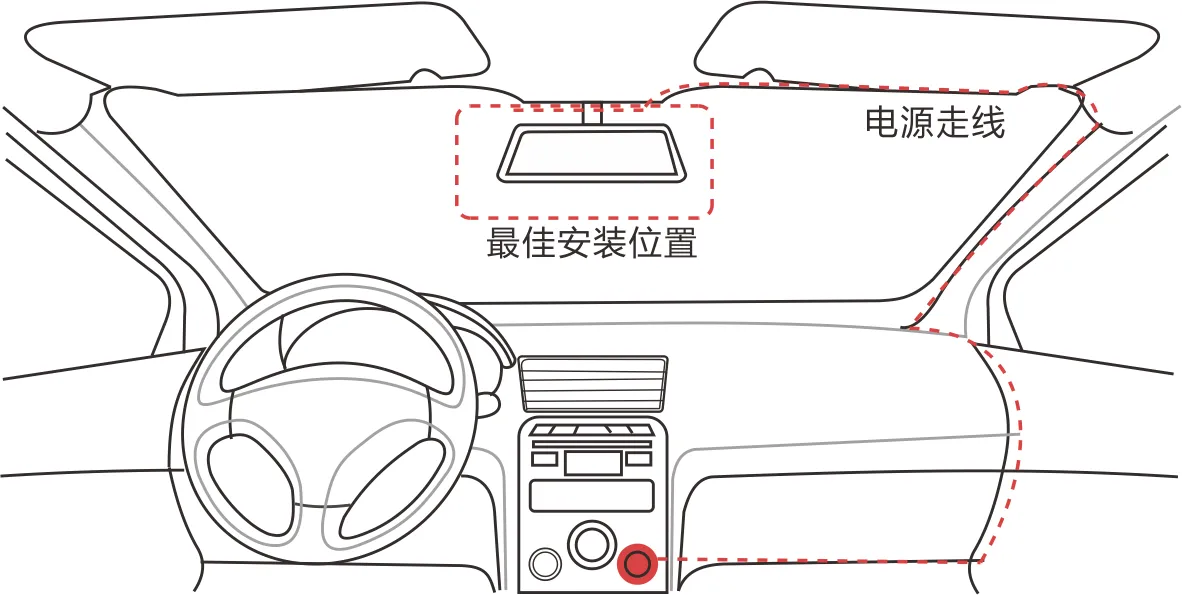

2）将电源线沿前挡风玻璃、A柱、副驾驶位储物仓，排至点烟器。电源线布线方式如下图所示。

3）将电源线另一端接口和点烟器车充的USB插口连接。

接保险盒取电

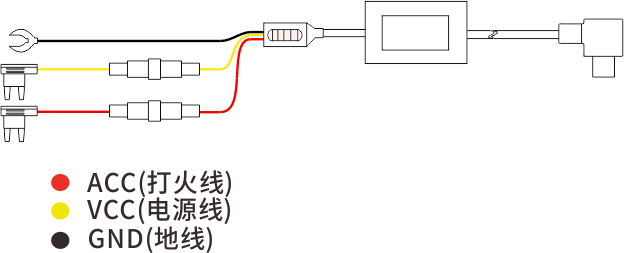

拿出购买的E3专用降压线（头端有黄色VCC接线端子，红色ACC接线端子，黑色GND接线端子，尾端是DC输出接口），将设备DC输入端接口与电源线输出端接口连接。

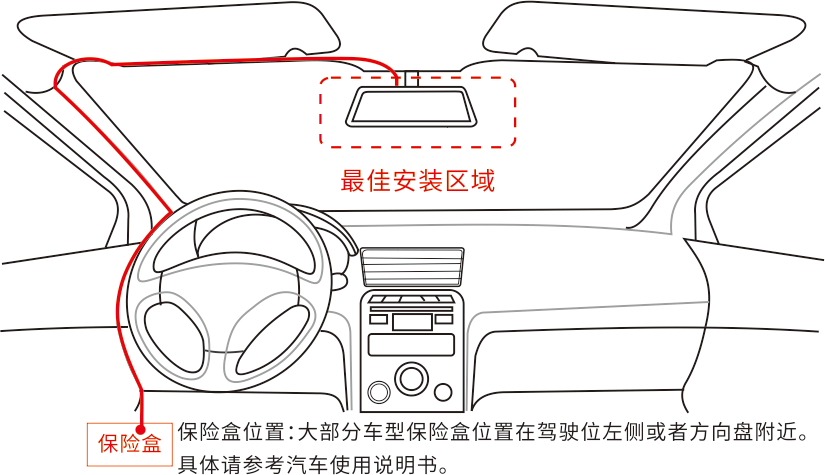

将电源线沿前挡风玻璃、A柱、驾驶位储物仓，排至保险盒。电源线布线方式如图所示。

将黑线（GND）连接到汽车保险盒内地线。将红线（ACC）连接到保险盒内点火控制的+12VDC电源上。将黄线（VCC）连接到保险盒内12VDC电源上，该电源始终处于通电状态，并且不受点火控制。

连接后摄像头

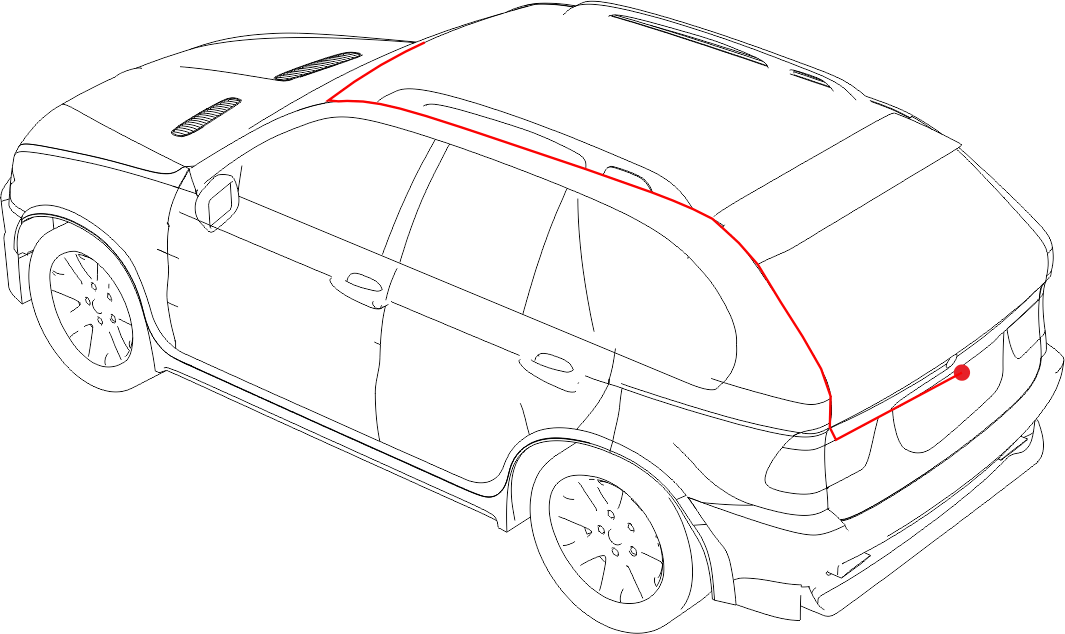

取出包装盒内的后摄像头，为确保后路镜头宽阔的视野，请安装在汽车尾部车牌上方位置且尽量靠近汽车中轴位置，用螺丝固定（后路安装建议尽量保持水平、垂直安装）。电源线布线方式如下图所示。

后路连接线上的红线为倒车信号线，将红线的尾端接到汽车倒车尾灯连接电线的正极，这样当汽车倒车时，后视镜将接收到倒车信号。
设备安装完毕，汽车启动后，设备自动开机并录像，表示已经进入正常工作状态。

App连接

App下载

由于APP不断更新升级，实际使用操作可能与以下描述略有差异，请根据实际APP内操作引导为准。

请扫描下方二维码或通过苹果/安卓应用市场搜索“盯盯拍”，下载盯盯拍APP。

Wi-Fi连接

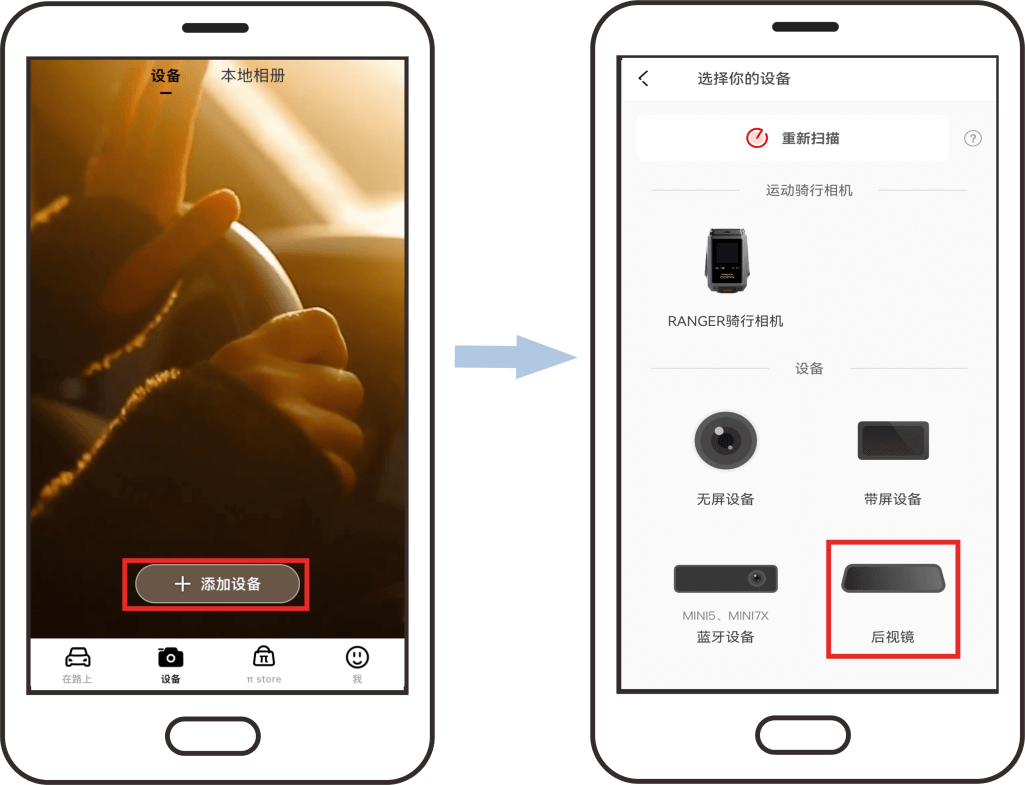

① 打开“盯盯拍”App，进入“设备”页面，点击“+ 添加设备”，然后选择“后视镜”。

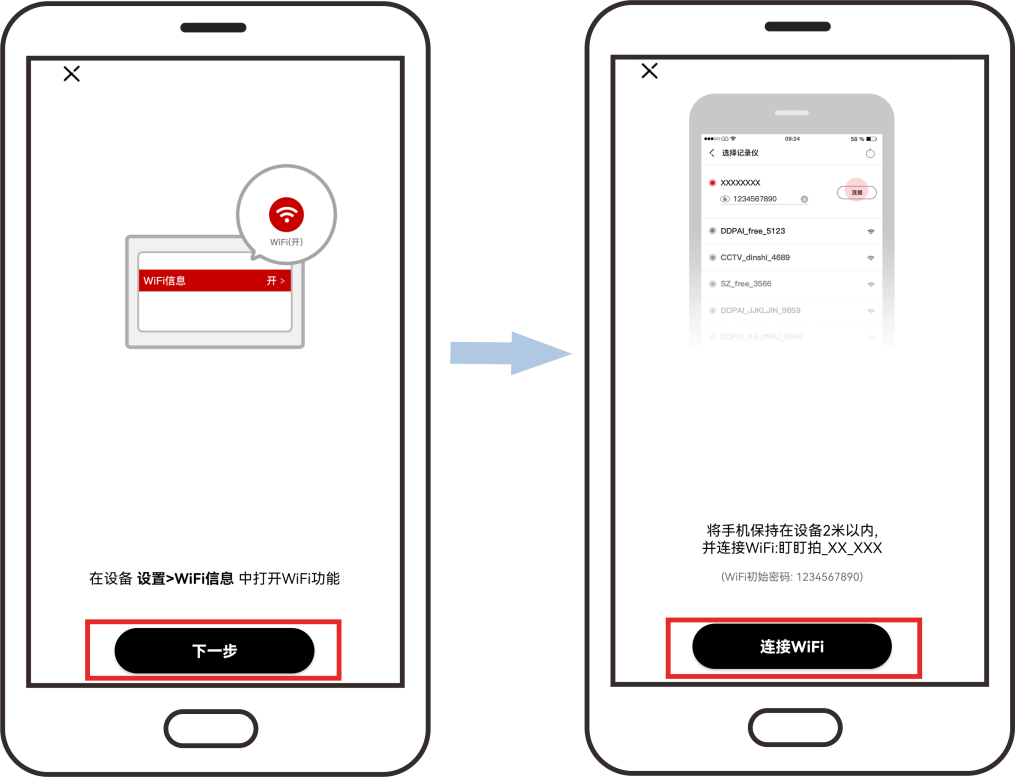

② 依次点击“下一步”>“连接Wi-Fi”。

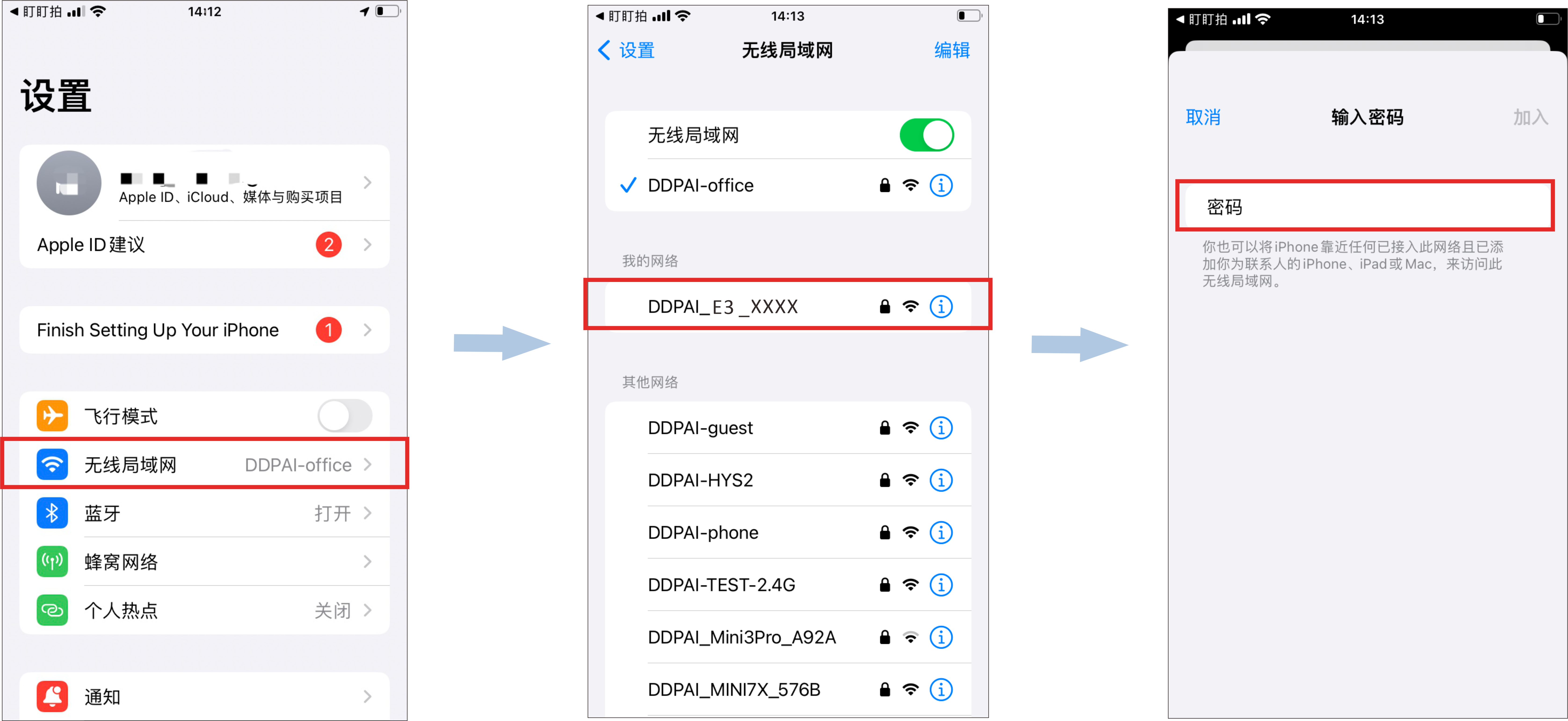

iOS手机：在手机设置界⾯，进⼊“⽆线局域⽹”界⾯，选择当前设备Wi-Fi名称“DDPAI_E3_XXXX”，输入密码（初始密码：1234567890）后，点击“加入”

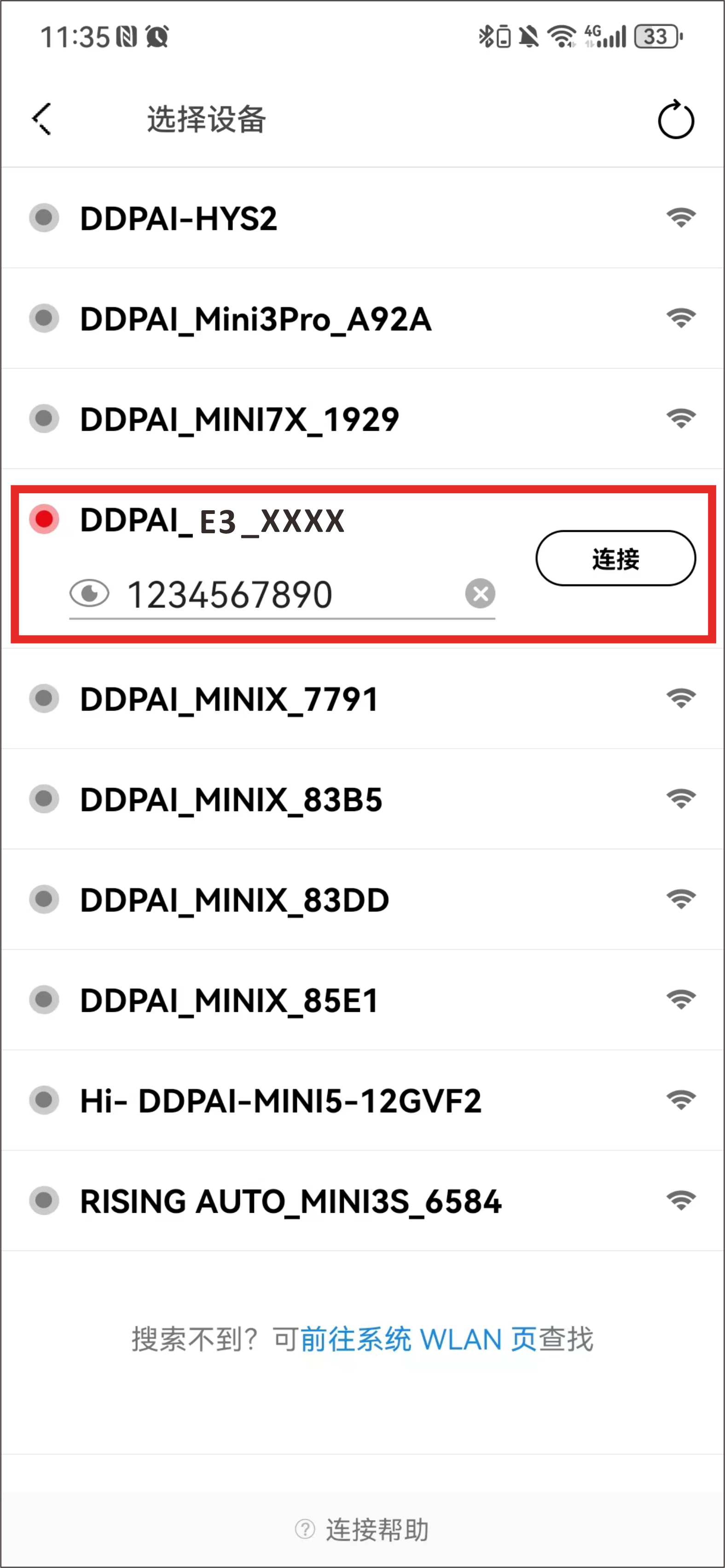

Android手机：在Wi-Fi列表中，选择当前设备Wi-Fi名称“DDPAI_E3_XXXX”，输入密码（初始密码：1234567890）后，点击“连接”按钮。

设备界面介绍

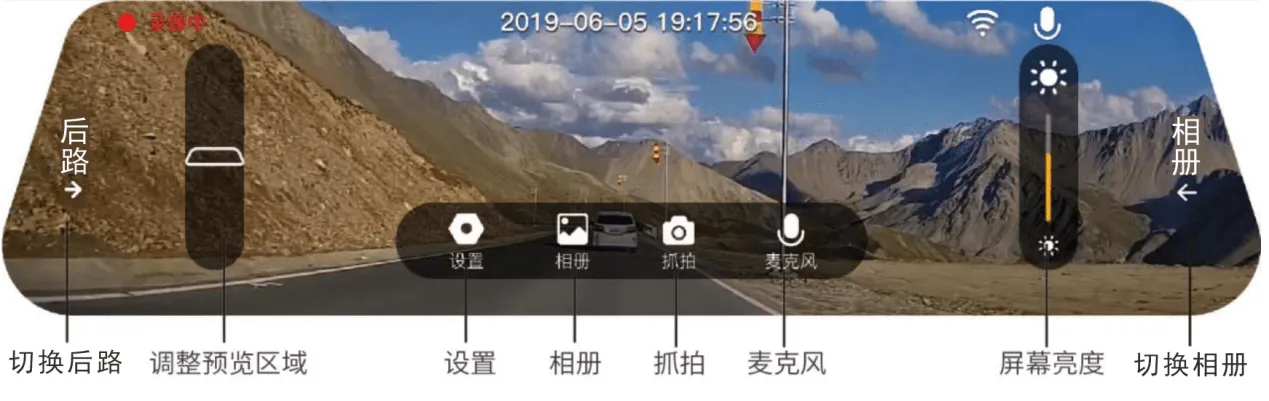

设备界面说明

注意：

由于产品固件不断更新升级，实际使用操作可能与以下描述略有差异，请根据实际屏幕显示操作为准。

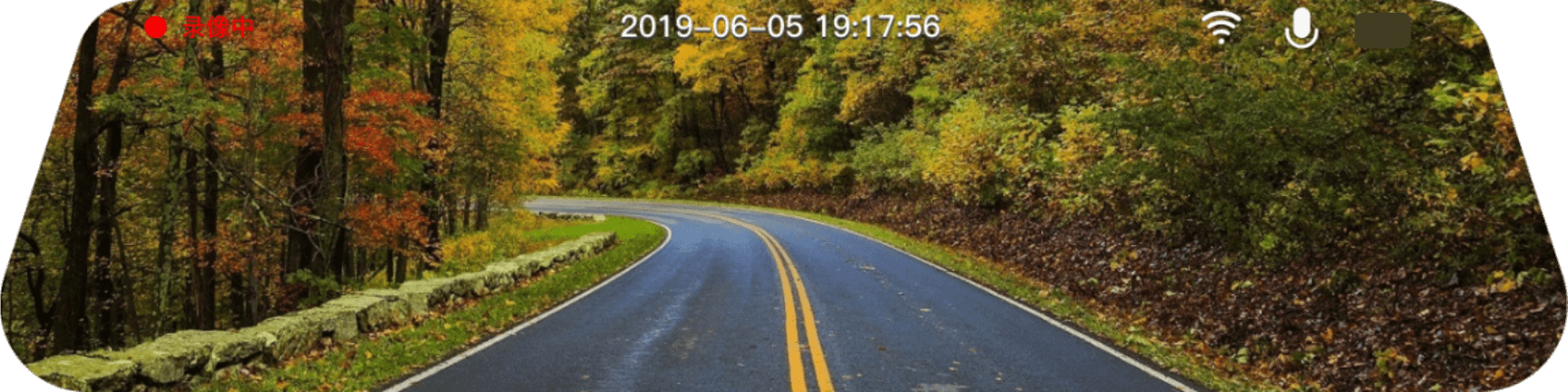

流媒体后视镜接通电源开机后，默认界面是前路预览界面，左右滑动可对前后路进行切换。

点击触摸流媒体后视镜屏幕，显示屏幕菜单，5秒未操作返回至预览页面。

切换至相册

向左滑动屏幕进入相册页面，查看回放视频、紧急文件、抓拍文件。

调整预览区域

拖动矩形框图标，移动当前预览区域。

相册

点击“相册”图标进入相册页面，查看回放视频、紧急文件、抓拍文件。

抓拍

点击“抓拍”图标抓拍前/后路照片。在App设备设置中将关联视频打开，还可录制一段10/20/30秒时长（可设置）的视频。

麦克风

在设备工作过程中，点击“麦克风”图标，开启或关闭声音录制。

屏幕亮度

上下滑动调节后视镜屏幕亮度。

切换至后路

向右滑动屏幕将前路实时预览切换至后路实时预览。

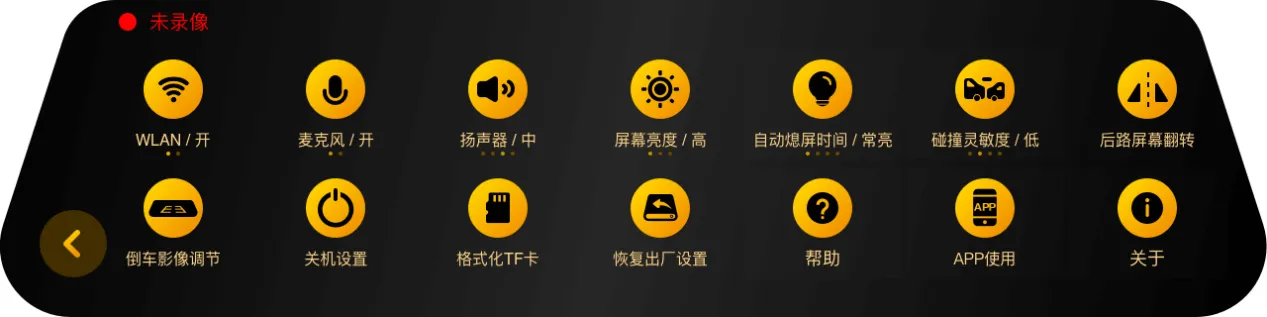

设置

点击“设置”图标，进入设备设置页面，在设置页面30秒未操作将返回预览页面。

功能介绍

语音控制

设备支持以下语音指令:

我要拍照、抓拍照片

开启拍照关联视频功能，对着设备MIC说出“我要拍照”，设备前后路会产生照片和关联视频；关闭拍照关联视频，对着设备MIC说出“我要拍照”，设备前后路只产生照片，不产生关联视频。

打开屏幕

设备开启屏幕，显示画面。

关闭屏幕

设备进入熄屏模式。

打开录音

在设备录影过程中，对着设备MIC说出“打开录音”，在录影过程中会录音。

关闭录音

在设备录影过程中，对着设备MIC说出“关闭录音”，在录影过程中会关闭录音。

打开前路

设备会切换到前录的预览框界面。

打开后路

设备会切换到后录的预览框界面。

打开热点

设备的Wi-Fi打开，设备回应“热点已打开”。

倒车辅助

汽车倒车时，设备通过倒车信号线检测到信号，实时画面显示后路倒车页面，并显示倒车辅助线，如下图所示。

请确保倒车信号线准确连接，具体操作请参考第二章“2.2连接后摄像头”。

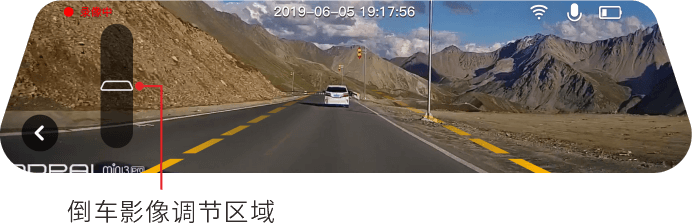

E3支持倒车影像调节功能，在后路倒车页面左侧的倒车影像调节区域（见下图），上下滑动白色线框进行调节。

视频功能

● 视频预览

方式一：在后视镜屏幕上进行视频预览

方式二：在“盯盯拍”App上进行视频预览

App连接设备成功后，进入实时预览界面，点击（横屏）按钮或水平旋转手机（需开启手机自动旋转功能），实时画面将自动切换至全屏预览模式。

当前为预览画质，原画质视频请下载观看。

● 视频回放

方式一：在后视镜屏幕上进行回放

点击触摸流媒体后视镜屏幕，显示屏幕菜单，点击“相册”图标 > “回放视频”，选择视频文件进行回放。

方式二：在“盯盯拍”App上进行视频回放

App连接设备成功后，进入实时预览界⾯；
拖动进度条，选择需要查看的时间起点；
点击缩略图或静待5秒钟，即可开始播放先前的录制视频。

时间轴上有对应颜色标记，具体含义见下表。

颜色标记	含义
	视频由紧急事件触发（例如车辆突然刹车或碰撞）
	视频在停车监控模式下录制

● 视频下载

方法一：

在盯盯拍App进入实时预览界⾯，拖动进度条，选择需要下载的时间起点。
点击下载按钮开始下载，下载完毕后，文件将保存至本地相册，可分享、删除。

每段视频长度范围为：5秒钟至3分钟。

方法二：

进入实时预览界面，点击（设备相册）；
长按文件进行选择状态，勾选所需下载的视频文件，点击下载按钮。

拍照功能

设备支持以下拍照模式：

语音拍照：对着设备说“我要拍照/抓拍照片”，即可抓拍前/后路照片，保存在存储卡中。
后视镜屏幕端拍照：在前/后路预览界面，点击“抓拍”按钮，即可抓拍前/后路照片，保存在存储卡中。
App拍照：在实时预览界面，点击（拍照）按钮，存储在App相册中。
碰撞感应拍照：设备感应到车辆发生碰撞或紧急制动等情况会自动拍照。

语音指令拍照和碰撞感应拍照在拍照的同时，还会产生关联视频（默认时长10s），照片和关联视频会保存在“设备相册”界面中的“抓拍”/“紧急”选项卡中。

● 查看设备相册

方法一：在屏幕菜单界面向左滑动屏幕或点击“相册”图标，进入设备相册查看照片或视频。

方式二：手机盯盯拍App连接设备后，打开盯盯拍App，进入“设备”界面，点击“设备相册”可查看设备设备端的所有照片以及视频文件。

设备设备端的视频以及照片文件存放在设备存储内存中，未下载到手机端，需通过手机盯盯拍App连接设备后进行查看或下载到本地相册。

● 查看本地相册

当设备设备端的抓拍照片/视频下载到手机本地后，会移至手机端存储，无需手机连接设备即可查看。打开App，进入“设备”界面，点击“本地相册”，您可查看下载到手机本地的照片或视频。

自动下载抓拍/紧急文件：

你可以选择连接设备后自动下载事件照片/视频至本地。打开App，进入“我”界面 > 点击“APP设置”，打开“自动下载抓拍文件”/“自动下载紧急文件”开关即可。

停车监控

当您选配E3专用降压线进行取电，可实现停车监控功能。车辆熄火后，设备将自动进入监控录制模式，若有异常碰撞将自动记录。您可对停车模式、停车监控时长以及车辆电瓶保护电压值进行设置。

方式一：屏幕端设置

在屏幕菜单界面点击“设置”图标进入设置界面，然后点击“停车监控”图标进行设置。

方式二：App端设置

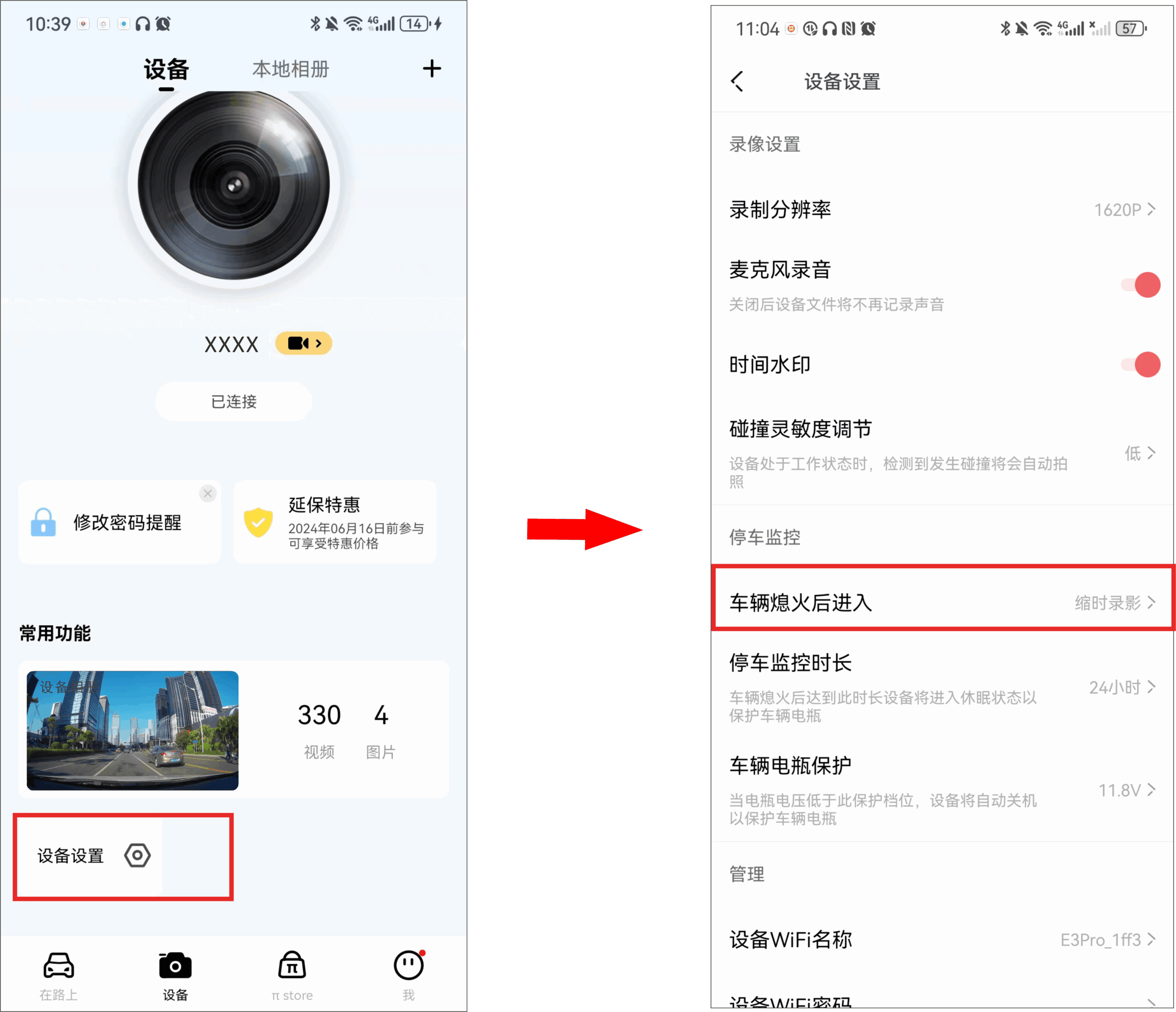

① 手机盯盯拍App连接设备后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “停车模式”。

② 选择一种停车监控模式。

停车模式：缩时录像

汽车熄火后设备进入缩时录影监控模式，将极大程度节省设备存储空间，但观影速度将会加快。

停车模式：普通录像

汽车熄火后设备维持普通录影，当录制存储空间满后将会循环覆盖。

停车模式：休眠

汽车熄火后设备进入待机休眠（不录像），如发生碰撞，设备将被唤醒。

碰撞锁存

记录仪处于工作状态时，当检测到发生碰撞（如车辆急刹车或碰撞等紧急情况），会触发拍照，生成一张紧急照片和一段紧急关联视频，并单独存放，不会被正常记录的文件循环覆盖。

● 设置碰撞感应灵敏度

方式二：屏幕端设置

您可以直接在在屏幕菜单界面点击“设置”图标进入设置界面，单击“碰撞灵敏度”图标进行档位选择。

方式一：App端设置

记录仪碰撞灵敏度越高，越容易触发拍照；记录仪灵敏度越低，越不容易触发拍照。

记录仪默认碰撞灵敏度为“中”，支持“高”、”中高”、“中”、“中低”、“低”、“关闭”、“自定义”七个档位的碰撞感应灵敏度选择。

选择好合适的碰撞感应灵敏度，车辆碰撞或急刹车等紧急情况时，会触发记录仪拍照，生成一张紧急照片和视频；若选择关闭，车辆碰撞或急刹车等紧急情况时，则无照片和视频生成。您可以通过以下方法切换记录仪的碰撞感应灵敏度。

① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “碰撞灵敏度调节”。

② 选择“行车中”或“停车监控中”，设置合适的碰撞感应灵敏度。

● 设置紧急关联视频时长

记录仪默认紧急关联视频时长为“10s”，支持“10s”、“20s”、“30s”三个紧急关联视频时长选择。您可以按照以下步骤对紧急关联视频时长进行设置。

① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “拍照关联视频时长”。

② 选择您所需的关联视频时长。

10s ：记录仪检测到碰撞后，会生成一段拍照时刻前后各5秒的紧急关联视频。
20s：记录仪检测到碰撞后，会生成一段拍照时刻前后各10秒的紧急关联视频。
30s：记录仪检测到碰撞后，会生成一段拍照时刻前后各15秒的紧急关联视频。
关闭：记录仪检测到碰撞后，还是会生成一段拍照时刻前后各5秒的紧急关联视频。

维护保养

固件升级

打开盯盯拍App，连接记录仪Wi-Fi，进入“我”>“关于盯盯拍”>“版本检测”，App会⾃动检测App版本和记录仪固件版本是否为最新版本。如App或记录仪固件有新版本产⽣，根据App提⽰操作，升级版本即可。

设备升级过程中，请勿断电，否则会导致升级不成功或损坏设备；若突发断电导致设备升级失败，请咨询客服，下载最新固件升级包，复制升级包到设备中升级。

安全注意事项

在使用本产品前，请先阅读所有注意事项和操作指南，以确保正确和安全使用。

请勿在开车过程中调试盯盯拍流媒体后视镜或通过手机观看拍摄视频，注意行车安全。
请勿将盯盯拍流媒体后视镜安装在可能会遮挡行车视线的位置。
确认使用本产品包装所附的电源线。其他电源线可能因为不良品而导致本产品起火或短路触电。
请勿开启后视镜外壳或自行维修，本产品若出现故障，请致电官方客服进行相关咨询。
本操作指南中图片仅供参考，实际请以实物为准。

常见问题

如何格式化内存卡？

方式一：在后视镜屏幕的设置页面中，选择“格式化TF卡”。

方式二：进入App“设备设置”界面，点击“设备存储管理”，可选择格式化存储卡。

如何导出内存卡内的行车录像？

方式一：关闭设备，将TF卡从设备内拔出，使用读卡器与电脑连接上，即可导出行车录像。

方式二：当设备与App成功连接后，请参考第五章“5.3.3视频下载”将存储卡中的视频下载到本地。

存储卡中的文件夹代表什么？

TF存储卡内的DCIM文件夹下有200video、201photo、202thumb，207log 4个文件夹，且200video、201photo、202thumb其子目录都有front、rear文件夹：

200video	在此文件夹下有两种状态的文件：正常录像文件，例如20171019075657_78.mp4，78表示视频的时长，单位为秒。缩时录影文件，以S开头，例如S_20171019081231_2460_25.MP4，25代表帧率，即每秒25帧，2460代表视频的时长，单位为秒。 1. 正常录像：前 20190627183750_0061.mp4 后20190627183750_0061_A.mp4 2. 缩时录像前 S_20190627184414_1830_0025.mp4 后 Q_20161223091810_1500_25.mp4
201photo	1. 照片时间应落在200video文件夹中对应时间的视频内，即每一张照片均能找到对应的视频文件 2. 按键拍照 ①有关联视频：前（N_20190117175926_010_0015_L.jpg) 后（R_20190117175713_143_0015_L.jpg） ②无关联视频：前（N_20190117175642_049_0000_X.jpg) 后（R_20190117175511_139_0000_X.jpg） 3.G-sensor拍照 ①有关联视频：前（G_20190117175642_098_0005_L.jpg) 后（U_20190117175713_033_0005_L.jpg)） ②无关联视频：前（G_20161223091810_858_0000_X.jpg) 后（U_20161223091810_698_0000_X.jpg）
202thumb	1. 前、后路的文件存放路径独立，文件命名不同区分。 2. 202thumb/front放前路缩略图，202thumb/rear存放后路缩略图 3. 202thumb文件夹中对应时间的视频内，即每一张缩略图均能找到对应的视频文件，关联照片不保存缩略图 4. 按键拍照 ①有关联视频：前-N_20161223091810_028_0010_T.jpg 后-R_20161223091810_022_0010_T.jpg 5. G-Sensor拍照 ①有关联视频：前-G_20190627104648_044_0010_T.jpg 后-U_20161223091810_020_0010_T.jpg
207log	用于存放设备日志。

如何通过存储卡（TF卡手动升级）升级设备固件？

设备关机状态下，取出TF卡，并使用读卡器插进电脑的USB接口；
下载固件升级包压缩文件，解压升级包，拷贝解压后的update文件夹到TF卡根目录里面（解压的时候选择【解压到当前文件夹】，不是【解压缩到“update”】，否则update文件夹里面会多出一个update文件夹；完成后请把update文件夹整体放进TF卡根目录，请勿把文件夹里的文件拷出来再放。）；
TF卡插设备后，接通电源，摄像机会自动升级，重启后完成升级（升级完成后，升级包文件夹会自动删除，避免重复升级）。

在升级过程中请勿拔插电源。

设备的Wi-Fi密码可以修改吗？

可以修改，具体的修改方法是设备连接手机App后进入“设备设置”，进入后选择“设备Wi-Fi密码”，输入新密码并确认，保存后即可。

忘记设备密码怎么办？

方式一：在屏幕菜单界面，点击“设备”> “关于”，查看设备Wi-Fi信息。

方式二：忘记密码请用顶针长按复位孔大约6秒恢复默认Wi-Fi名称和密码。设备的Wi-Fi默认密码是“1234567890”。

App为什么搜索不到设备Wi-Fi？

设备是否在手机2米范围内，并处于正常开机运行状态；
在后视镜设备的设置界面确认设备的Wi-Fi已经打开；
手机WLAN功能正常前提下，确认手机-设置-WALN中能否搜索到设备Wi-Fi。若搜索不到，可尝试更换其他手机看能否搜到，若多部手机无法搜索到Wi-Fi情况下，请将设备恢复出厂设置（设备上有一个R字母的重置孔，通电情况下使用顶针长按6~8秒左右）；仍不能搜索到设备，可能设备Wi-Fi模块松动或坏了，需要维修；
第3步中，手机设置-WLAN中能搜索到设备Wi-Fi，需要查看App权限是否都已开启（打开WLAN、移动网络、获取位置信息），若没开启，开启所有权限，若安装第三方软件，如腾讯手机助手、百度手机助手、360卫士等，在权限管理中找到盯盯拍并开启所有权限，再查看App是否可以连接Wi-Fi。
若固件版本较低，请升级固件版本（格式化内存卡，解压下载好的固件包，将解压出来的update文件夹复制到格式化好的内存卡里面，通电升级即可）；
如果还有问题，请联系盯盯拍售后服务。

App需要一直连接设备吗？

不需要，设备无需连接App就能持续工作，连接后可实时预览、回放或下载拍摄的视频。

为什么我的安卓手机连接设备后，手机数据网络就不能用了？

基于安卓手机是定制系统，手机连接设备的Wi-Fi后，手机数据网络将不可以使用。

如何关闭盯盯拍设备提示音？

方式一：在屏幕菜单页面点击“设置”图标，然后单击“扬声器”图标将提示音调至“关”。

方式二：设备与App成功连接后，进入“设备设置”页面，将“扬声器音量”调至最低或者关闭“开机提示音”选项。

可以只录制视频但不录声音音吗？

可以，有以下三种方式：

方式一：对着设备的MIC，说“打开录音”或“关闭录音”语音指令即可。

方式二：在屏幕菜单界面，点击“麦克风”图标，打开或关闭录音；

方式二：设备与手机App连接成功后，打开App，进入设备的“设备设置”页面，关闭“麦克风录音”即可；

可以关闭视频、图片上的水印吗？

可以，进入App的“设备设置”页面，关闭“时间水印”即可。

为什么设备开机后需要等待1~2秒才能操作屏幕按钮？

是的，这是正常现象。设备开机后，系统需要短暂的时间进行初始化加载，以确保所有功能正常运行。请您在设备开机后等待1~2秒，待系统完全启动后再进行屏幕操作。
