K5系列
产品使用指南
产品介绍

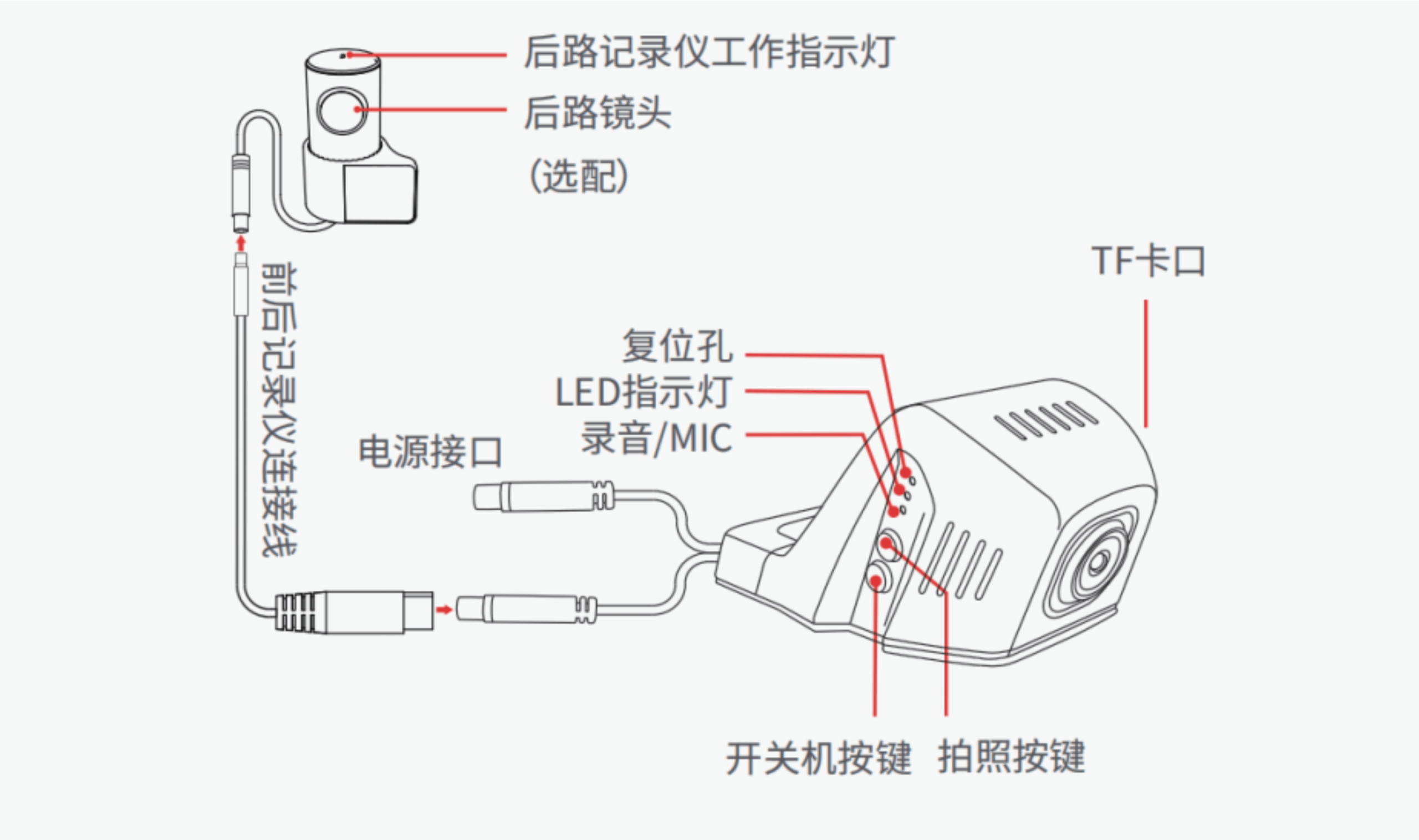

产品外观
以上产品示意图仅供参考，请以实际收到产品为准。
按键说明
按键 | 操作&功能 |
电源按键 | 关机状态时，短按开机 |
开机状态时，长按5秒关机 | |
拍照按键 | 短按拍照 |
重置按键（复位孔） | 使用顶针长按6S直至设备重置 |
指示灯状态说明
工作指示灯 | 设备状态 |
【蓝灯呼吸】 | 正常录像 |
【红灯慢闪】 | 停车监控模式 |
【红灯常亮】 | 升级中/工作异常 |
【红灯快闪】 | 镜头异常/存储异常 |
规格参数
产品名称 | 隐藏式专车专用行车记录仪 |
额定输入 | 12V⎓1A |
存储容量 | TF卡最大支持512GB |
分辨率 | 前路最大支持3K 2880*1620 |
光圈 | F1.55 |
编码 | 支持AI.265编码 |
视场角（对角线） | 143° |
Wi-Fi | 2.4GHz |
超级电容 | 支持 |
视频格式 | MP4 |
G-sensor | 内置三轴加速度传感器 |
工作温度 | -20℃~70℃ |
存储温度 | -40℃~85℃ |
安装说明
接保险盒取电
安装前请务必停车熄火。
第1步：安装TF卡
将存储卡插入TF卡卡槽（注意正反面），参考下图（图片中的产品外观仅供示意，请以实际收到的产品为准）。
第2步：安装记录仪
将前挡风玻璃擦拭干净，通过卡扣或者粘胶方式将记录仪固定在车内后视镜的背后，固定方式因车型而异。
第3步：连接电源线
取出包装盒内的电源线(头端有红色ACC接线端子，黄色VCC接线端子，黑色GND接线端子，尾端是DC输出接口)，将记录仪DC输入端接口与电源线输出端接口连接。
第4步：打开驾驶室保险盒

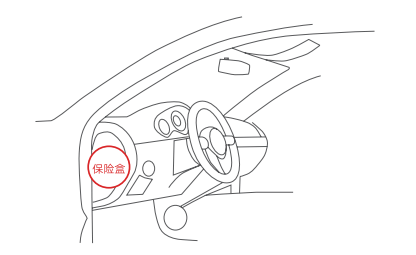

打开驾驶室保险盒，不同车型保险盒所在位置不同，多数在方向盘下方和左侧内饰盖。
第5步：布线

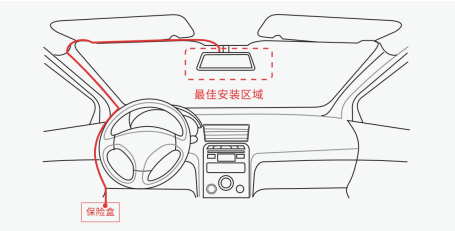

将电源线沿前挡风玻璃、A柱、副驾驶位储物仓，排至保险盒，具体走线可参考下图。
第6步：车内电源测量
使用万用表量取保险盒（汽车熄火或锁车后始终有 12V DC 输出）和 ACC接口（汽车熄火或锁车后始终无 12V DC输出，汽车打火或开锁有12VDC输出）。
第7步：连接端子线缆
- 将黑线(GND)连接到汽车保险盒内地线;
- 将红线(ACC)连接到保险盒内点火控制的12VDC电源上；
- 将黄线(VCC)连接到保险盒内12VDC 电源上（该电源始终处于通电状态并且不受点火控制）。
使用专用线取电
通过记录仪专用线连接雨刷传感器取电或阅读灯取电，不同车型取电口位置不同，请以实际为准。
此取电方式不支持停车监控功能。
连接后摄像头（选配）

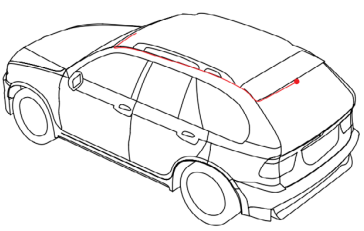

使用前后路连接线连接前路和后路摄像头，撕掉后摄像头的红色背胶，调节后置摄像头视野后，再将后置摄像头固定至后挡风玻璃内壁，后路摄像头的安装以及布线方式请参考下图。
请务必按照贴纸上的指示方向进行安装，并确保镜头朝向后挡风玻璃。
APP连接
APP下载
由于APP不断更新升级，实际使用操作可能与以下描述略有差异，请根据实际APP内操作引导为准。
请扫描下方二维码或通过苹果/安卓应用市场搜索“盯盯拍”，下载盯盯拍APP。
Wi-Fi 连接
① 打开“盯盯拍”App，进入“设备”页面，点击“+ 添加设备”，然后选择“无屏设备”。
③ 依次点击“下一步”>“连接Wi-Fi”。

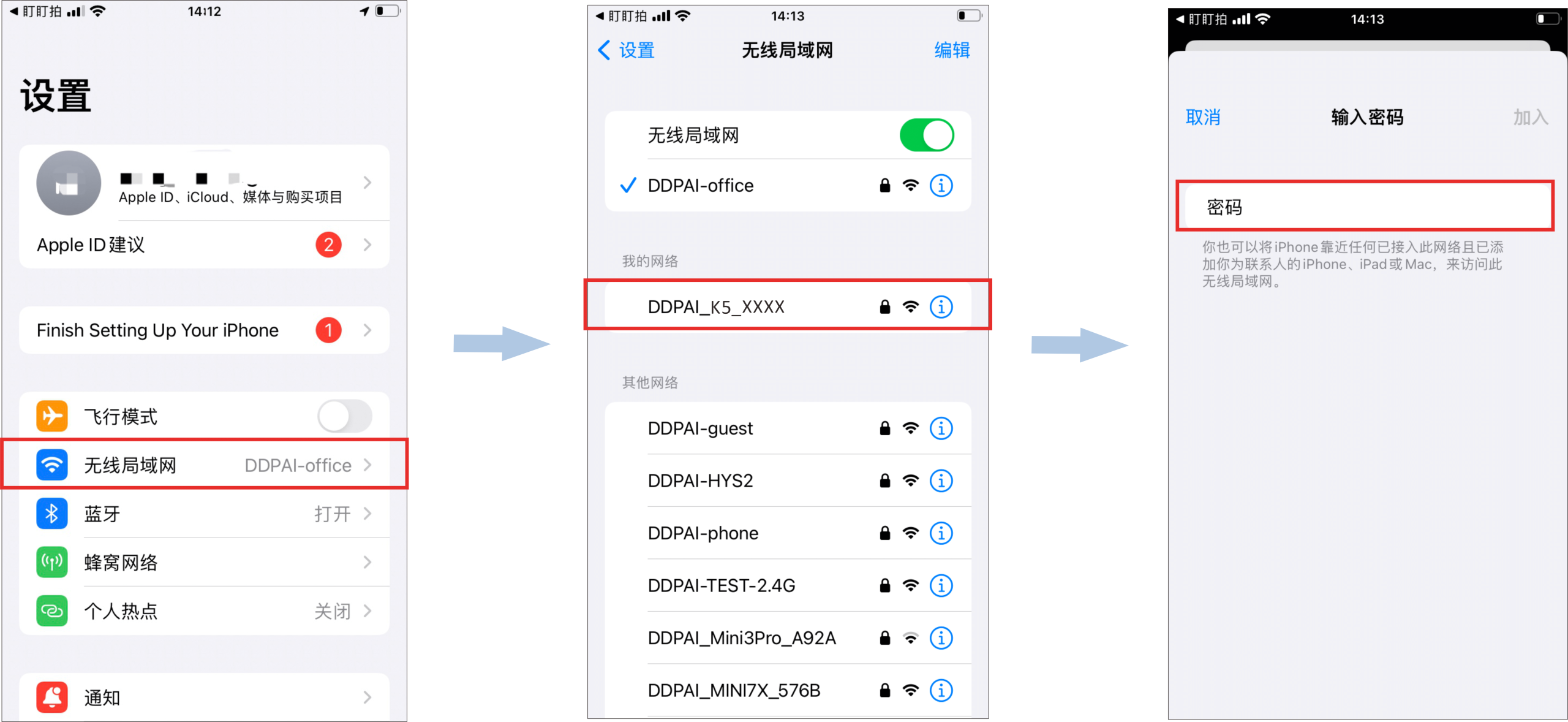

● iOS手机： 在手机设置界⾯，进⼊“⽆线局域⽹”界⾯，选择当前设备Wi-Fi名称“DDPAI_K5(Pro)_XXXX”，输入密码（初始密码：1234567890）后，点击“加入”。

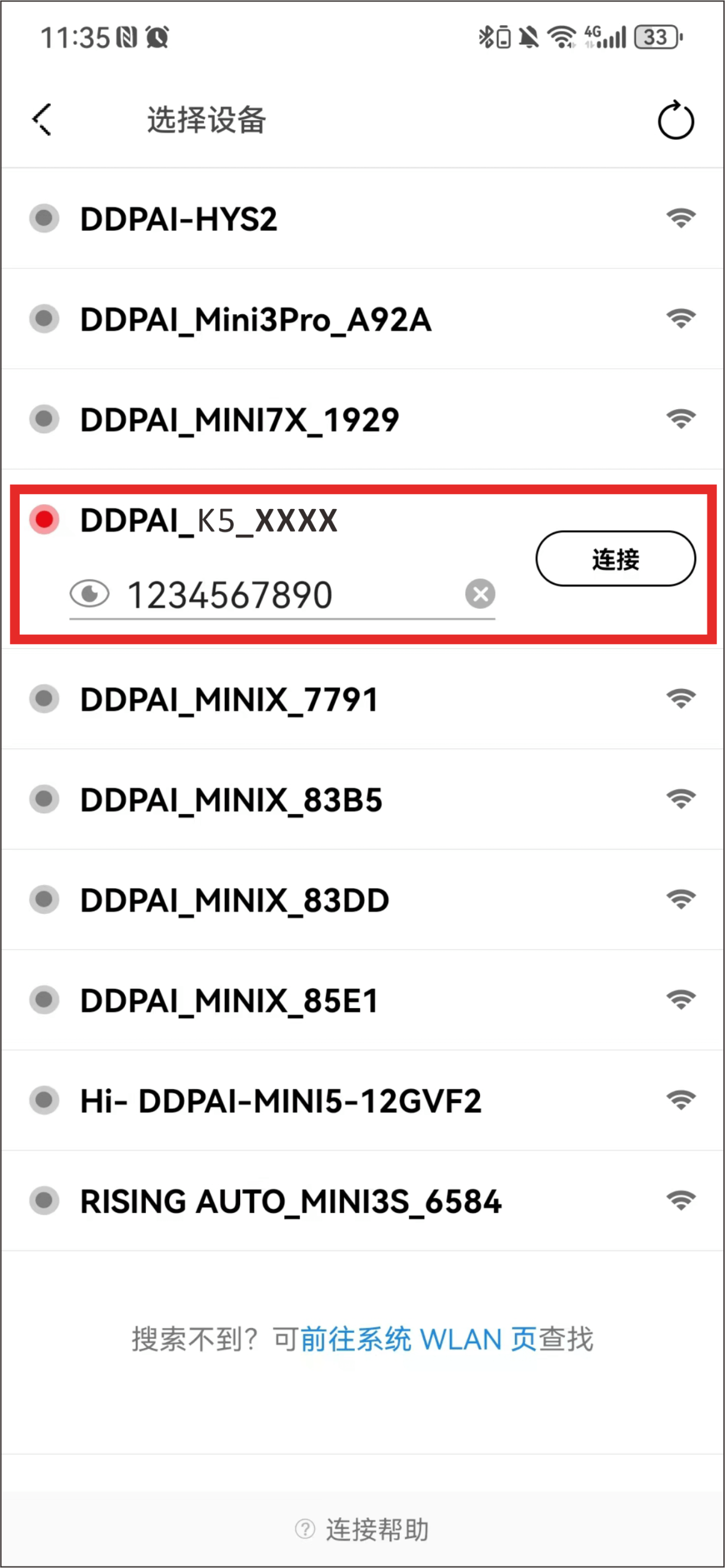

● Android手机： 在Wi-Fi列表中，选择当前设备Wi-Fi名称“DDPAI_K5（Pro）_XXXX”，输入密码（初始密码：1234567890）后，点击“连接”按钮。
功能介绍
视频功能
由于设备固件以及“盯盯拍”App可能更新，实际界面以及使用操作可能与以下描述略有差异，请根据实际操作引导为准。
● 视频预览
App连接记录仪成功后，进入实时预览界面，点击
（横屏）按钮或水平旋转手机（需开启手机自动旋转功能），实时画面将自动切换至全屏预览模式。
当前为预览画质，原画质视频请下载观看。
● 视频回放
- App连接记录仪成功后，进入实时预览界⾯；
- 拖动进度条，选择需要查看的时间起点；
- 点击缩略图或静待5秒钟，即可开始播放先前的录制视频。
时间轴上有对应颜色标记，具体含义见下表。
| 颜色标记 | 含义 |
 | 视频由紧急事件触发（例如车辆突然刹车或碰撞） |
| 视频在停车监控模式下录制 |
● 视频下载
方法一：
- 在盯盯拍App进入实时预览界⾯，拖动进度条，选择需要下载的时间起点。
- 点击下载按钮开始下载，下载完毕后，文件将保存至本地相册，可分享、删除。
每段视频长度范围为：5秒钟至3分钟。
方法二：
- 进入实时预览界面，点击
（设备相册）； - 长按文件进行选择状态，勾选所需下载的视频文件，点击下载按钮。
（设备相册）；
拍照功能
本记录仪支持以下拍照模式：
- 碰撞感应拍照：行车记录仪感应到车辆发生碰撞或紧急制动等情况会自动拍照。
- 手动拍照：进入App实时预览界面，点击
（拍照）按钮，进行拍照。 - 语音拍照：对记录仪说“我要拍照”，即可拍照。
（拍照）按钮，进行拍照。
语音指令拍照和碰撞感应拍照在拍照的同时，还会产生关联视频（默认时长10s），照片和关联视频会保存在“设备相册”界面中的“抓拍”/“紧急”选项卡中。
●查看设备相册
手机盯盯拍App连接记录仪后，打开盯盯拍App，进入“设备”界面，点击“设备相册”可查看记录仪设备端的所有照片以及视频文件。
记录仪设备端的视频以及照片文件存放在记录仪存储内存中，未下载到手机端，需通过手机盯盯拍App连接记录仪后进行查看或下载到本地相册。
● 查看本地相册
当记录仪设备端的抓拍照片/视频下载到手机本地后，会移至手机端存储，无需手机连接记录仪即可查看。打开App，进入“设备”界面，点击“本地相册”，您可查看下载到手机本地的照片或视频。
自动下载抓拍/紧急文件：
你可以选择连接设备后自动下载事件照片/视频至本地。打开App，进入“我”界面 > 点击“APP设置”，打开“自动下载抓拍文件”/“自动下载紧急文件”开关即可。
停车监控
若您使用配套电源线连接保险盒取电，可实现停车监控功能。车辆熄火后，记录仪将自动进入监控录制模式，若有异常碰撞将自动记录。您可对停车模式、停车监控时长以及车辆电瓶保护电压值进行设置。

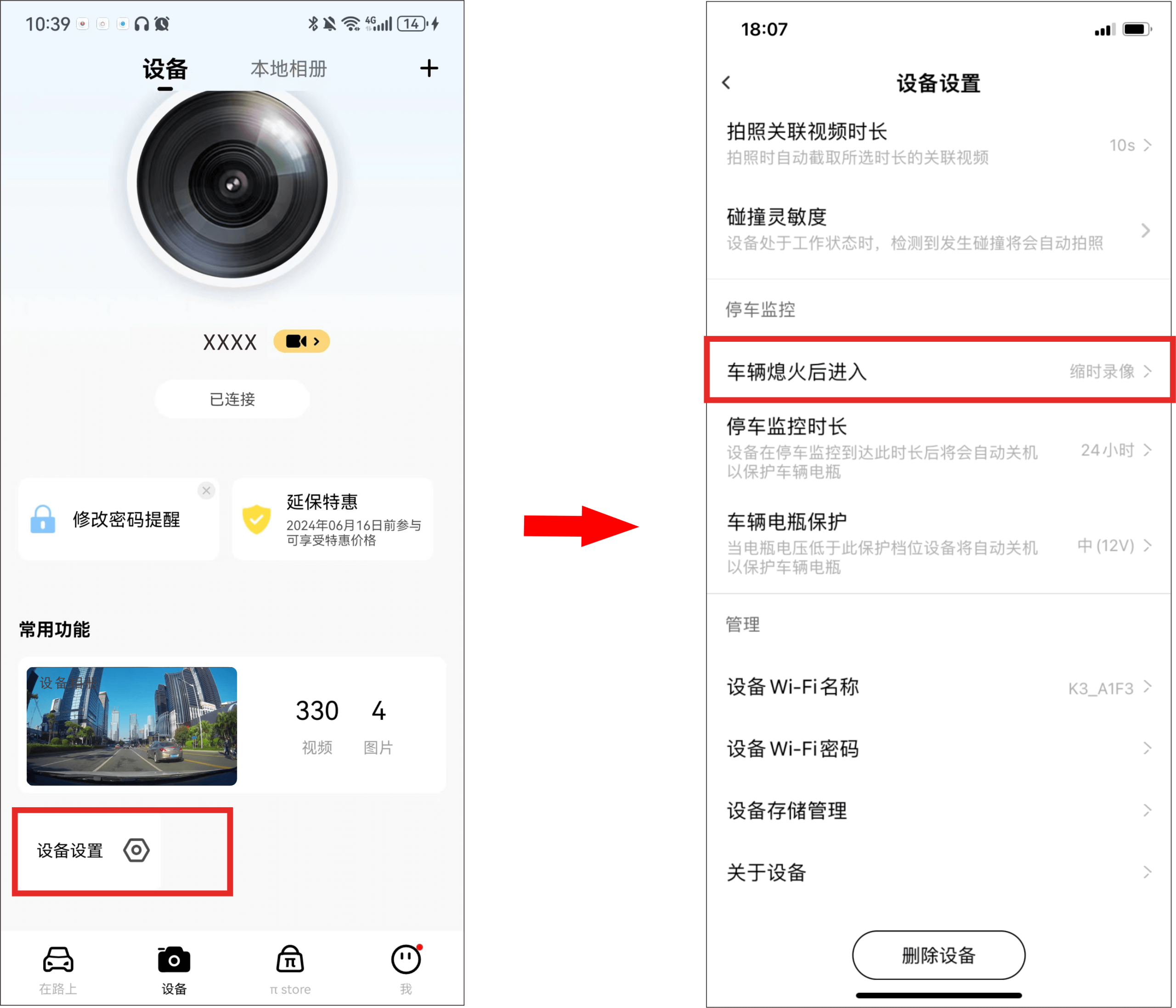

① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “车辆熄火后进入”。
② 选择一种停车监控模式。
缩时录像
- 汽车熄火后进入缩时录影，达到设置时长后进入休眠模式（休眠过程中支持碰撞唤醒），当检测到低压后关机，关机后只能通过打火唤醒。
- 若在缩时录像过程中发生碰撞，则拍摄照片（文件名以“G”开头），同时记录碰撞事件（在下次打火时发出提示音），然后录制2分钟的普通视频再切换回缩时录像模式。
普通录像
汽车熄火后维持普通录影，达到设置时长后进入休眠状态，当检测到低压时候关机，关机后只能通过打火唤醒。
休眠
- 汽车熄火后进入休眠状态，若发生碰撞后，则拍摄照片（文件名以“G”开头，“L”结尾），进入唤醒录像模式，进行30秒普通录像，然后继续休眠，检测到低压后关机，关机后只能通过打火唤醒。
- 若持续发生碰撞，则当普通录像长达2分钟后，切换为缩时录像；缩时录像过程中，30秒内若无碰撞，则重新进入休眠，若持续有事件触发，则一直进行缩时录像，工作时间不做限制，通过低压保护来确保电瓶不馈电。
此功能需使用配套电源线连接保险盒实现。
碰撞锁存
记录仪处于工作状态时，当检测到发生碰撞（如车辆急刹车或碰撞等紧急情况），会触发拍照，生成一张紧急照片和一段紧急关联视频，并单独存放于设备相册中的“紧急”页面。
● 设置碰撞感应灵敏度
记录仪碰撞灵敏度越高，越容易触发拍照；记录仪灵敏度越低，越不容易触发拍照。
记录仪默认碰撞灵敏度为“中”，支持“高”、”中高”、“中”、“中低”、“低”、“关闭”、“自定义”七个档位的碰撞感应灵敏度选择。
选择好合适的碰撞感应灵敏度，车辆碰撞或急刹车等紧急情况时，会触发记录仪拍照，生成一张紧急照片和视频；若选择关闭，车辆碰撞或急刹车等紧急情况时，则无照片和视频生成。您可以通过以下方法切换记录仪的碰撞感应灵敏度。
① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “碰撞灵敏度调节”。
② 选择“行车中”或“停车监控中”，设置合适的碰撞感应灵敏度。
● 设置紧急关联视频时长
记录仪默认紧急关联视频时长为“10s”，支持“10s”、“20s”、“30s”三个紧急关联视频时长选择。您可以按照以下步骤对紧急关联视频时长进行设置。
① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “拍照关联视频时长”。
② 选择您所需的关联视频时长。
- 10s ：记录仪检测到碰撞后，会生成一段拍照时刻前后各5秒的紧急关联视频。
- 20s：记录仪检测到碰撞后，会生成一段拍照时刻前后各10秒的紧急关联视频。
- 30s：记录仪检测到碰撞后，会生成一段拍照时刻前后各15秒的紧急关联视频。
- 关闭：记录仪检测到碰撞后，还是会生成一段拍照时刻前后各5秒的紧急关联视频。
语音指令
记录仪支持语音指令功能，对记录仪说出以下指令，可进行快捷操作：
- “我要拍照”：即可在录影过程中拍摄照⽚。
- “打开录⾳”/“关闭录⾳”：即可控制⾏⻋记录仪在录影过程中是否录⾳。
ADAS智能驾驶辅助
ADAS智能驾驶辅助支持路况变化检测，并为您提供驾驶提醒，包括前车启动、疲劳驾驶的语音提醒。
- 设置ADAS智能驾驶辅助灵敏度
您可以通过设置ADAS智能驾驶辅助灵敏度，选择开启或者关闭ADAS智能驾驶辅助功能
调高或者调低ADAS智能辅助提醒的触发率。

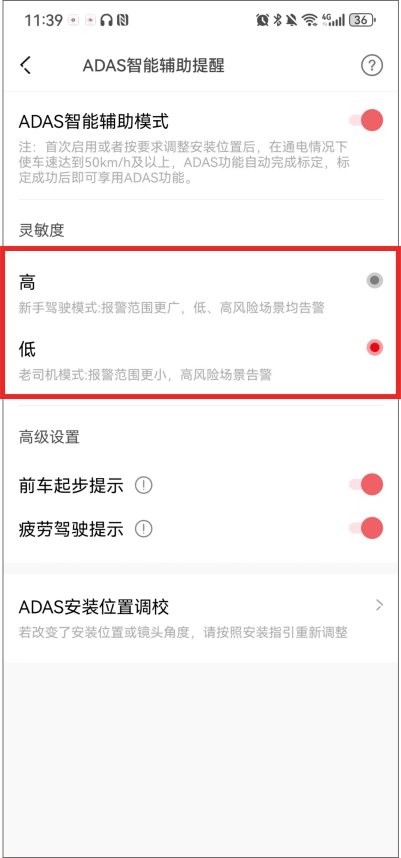

手机盯盯拍App连接记录仪后，进入盯盯拍App，点击“设备设置”> “ADAS智能辅助提醒” > “灵敏度 高/低”。
- 选择“高”，记录仪处于工作状态时，前车启动时有语音提醒。其告警提醒范围更广，高、低风险场景均告警，更易触发告警，适合新手驾驶选择。
- 选择“低”，记录仪处于工作状态时，前车启动有语音提醒。其告警范围更小，仅高风险场景告警，适合老司机驾驶选择。
- 选择“关”，关闭ADAS智能辅助提醒，无智能辅助语音提醒。
- 设置语音提醒
选择开启/关闭前车启动和疲劳驾驶语音提醒。
- 选择“开启”前车启动语音提醒
当车辆停稳等红绿灯或堵车时，若前车开始移动，会给出语音提醒。
- 选择“开启”疲劳驾驶语音提醒
用户在长时间驾驶时，会给出疲劳驾驶智能语音提示，提醒用户休息或提高警惕。
数据导出
将TF卡从行车记录仪卡槽中轻轻取出，插入读卡器，再将读卡器插入电脑，打开DCIM文件夹，浏览或编辑记录仪中保存的照片或视频文件。
- 200video：包括正常录制视频和停⻋监控模式下的缩时录影视频，缩时录影视频文件名以“S”开头。
- 201 photo：包括语⾳拍照和碰撞感应产⽣的照⽚。正常拍摄照⽚以“N”开头；碰撞感应照⽚以“G”开头。
维护与保养
固件升级
打开盯盯拍App，连接记录仪Wi-Fi，进入“我”>“关于盯盯拍”>“版本检测”，App会⾃动检测App版本和记录仪固件版本是否为最新版本。如App或记录仪固件有新版本产⽣，根据App提⽰操作，升级版本即可。
记录仪升级过程中，请勿断电，否则会导致升级不成功或损坏记录仪；若突发断电导致记录仪升级失败，请咨询客服，下载最新固件升级包，复制升级包到记录仪中升级。
安全注意事项
在使用本产品前，请先阅读所有注意事项和操作指南，以确保正确和安全使用。
- 请勿在开车过程中调试盯盯拍行车记录仪或通过手机观看拍摄视频，注意行车安全。
- 请勿将盯盯拍行车记录仪安装在可能会遮挡行车视线的位置。
- 确认使用本产品包装所附的电源线。其他电源线可能因为不良品而导致本产品起火或短路触电。
- 请勿开启记录仪外壳或自行维修，本产品若出现故障，请致电官方客服进行相关咨询。
- 记录仪不仅适用于车辆，也可以用于其他场所，可使用适配器供电。
- 若使用电源适配器供电，则应购买获得CCC或满足标准要求的适配器配套使用。
- 本操作指南中图片仅供参考，实际请以实物为准。
常见问题
常见问题
- 如何格式化内存？
手机盯盯拍App成功连接记录仪后，进入“设备”页面，点击“设备设置”>“设备存储管理“ > “格式化”。
- 如何导出内存卡内的行车录像？
使用读卡器将TF卡与电脑连接上，即可导出行车录像。
- 记录仪的Wi-Fi密码是什么？
记录仪的Wi-Fi默认密码是“1234567890”。
- 记录仪的Wi-Fi密码可以修改吗？
可以修改，具体的修改方法是记录仪连接手机App后进入“设备设置”，进入后选择“设备Wi-Fi密码”，输入新密码并确认，保存后即可。
- 如何重置记录仪?
出现异常状态时，使用顶针插入重置孔6秒左右直至设备重置，重置成功后设备自动开机。
- 语音经常误触发可以关掉此功能吗？
可以的，手机盯盯拍App成功连接记录仪后，进入“设备”页面，点击“设备设置”，关闭“本地语音控制”开关。
