Z30 4K
产品使用指南
产品介绍

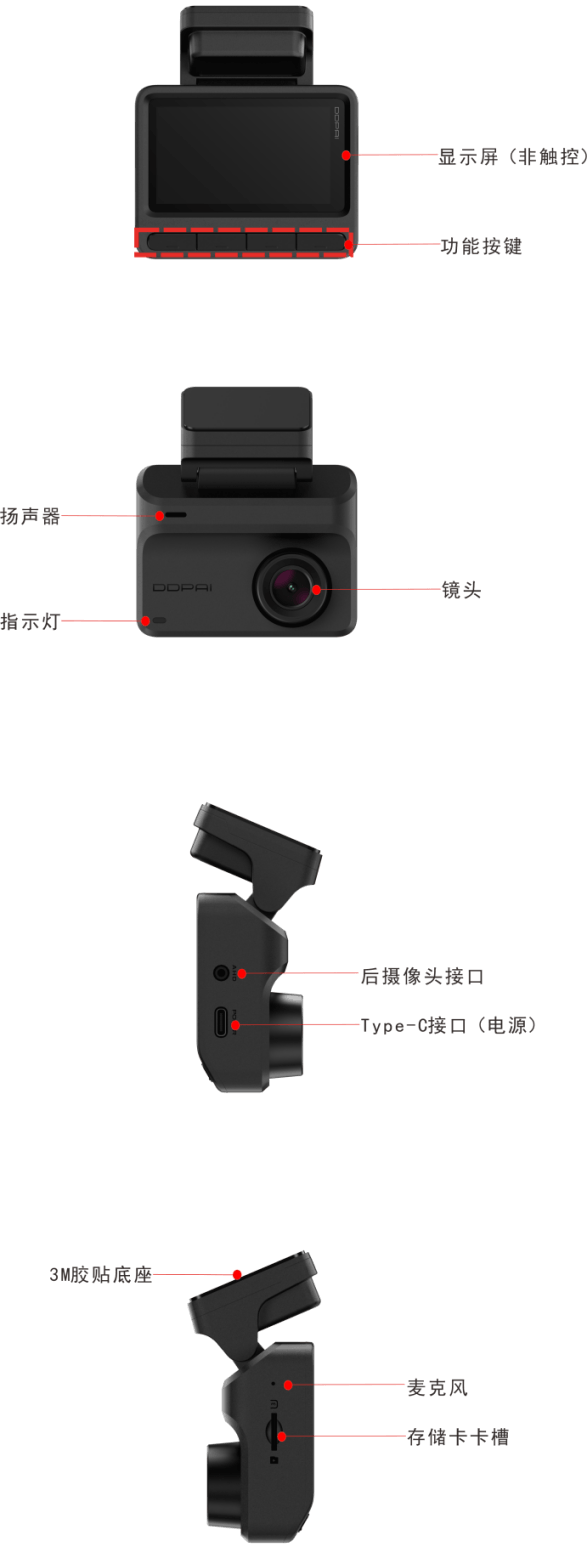

产品外观
产品外观请以实物为准。

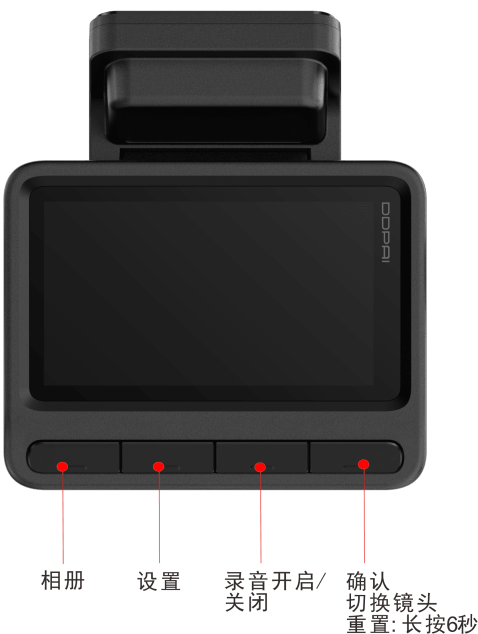

功能按键说明
恢复出厂设置：长按6秒确认键
指示灯状态说明
| 状态指示灯 | 设备状态 |
| 【指示灯熄灭】 | 正常录像/停车监控模式（休眠） |
| 【红灯呼吸】 | 停车监控模式（缩时录像） |
规格参数
产品型号 | Z30 4K |
额定输入 | 5V⎓2A |
存储容量 | TF卡最大支持512GB （建议使用U3及以上规格） |
分辨率 | 最大支持：4K 3840*2160 |
显示屏 | 3.0寸 |
光圈 | F1.8 |
编码 | 支持AI.265/H.264编码 |
视场角（对角线） | 150° |
Wi-Fi | Wi-Fi 6 2.4GHz |
超级电容 | 支持 |
蓝牙 | BLE 5.4 |
视频格式 | MP4 |
产品尺寸 | 83mm x 64.7mm x 34.8mm |
工作温度 | -20℃~70℃ |
存储温度 | -40℃~85℃ |
安装说明
接点烟器取电
将车载充电器插入点烟器中，通过电源线连接车载充电器和记录仪，电源线大部分会嵌入汽车塑料护板中，小部分裸露在车内，此接线方法操作简单易行。
第1步：擦拭前挡风玻璃
使用干净的软布擦拭前挡风玻璃，以确保支架能够牢固黏贴。
第2步：接通电源
将车载充电器插入点烟器中后，使用标配Type-C电源线连接车载充电器和记录仪。
汽车打火启动后，记录仪通电将自动开机，并发出开机提示音“Hello，盯盯拍”。
第3步：确定记录仪安装位置及调整镜头角度
① 请参考第三章“APP连接”，完成盯盯拍App与记录仪连接后，进入盯盯拍App，选择“设备”>“设备设置”>“ADAS智能辅助驾驶”> “ADAS安装位置调校”。
② 选择“前往实时预览”>“进入实时预览”进入校准界面。请按照屏幕上的操作指引进行记录仪安装。
③ 安装完成后，点击“完成校准”。
第4步：固定记录仪
① 确定记录仪安装位置后，将静电贴粘在安装位置处。
② 撕下底座上3M胶薄膜，通过3M胶把设备粘在静电贴中央。
粘贴时请注意方向和位置，3M胶为一次性物品，请确认记录仪拍摄角度正确的情况下粘贴。
第5步：布线
如下图所示，请将电源线从点烟器排至记录仪固定位置处，可使用随附的撬线棒将电源线隐藏于汽车塑料护板中。
您汽车上的点烟器位置可能有所不同，上图仅供参考，请以实际为准。
接保险盒取电（需选配智能降压线）
此接线取电安装方法走暗线，可保证车内整洁美观，同时实现停车监控功能。其接线操作较为复杂，为避免误操作造成的车辆损坏，请在专业的汽车服务点完成安装。
降压线需单独自行购买或购买包含降压线的套餐。
连接后摄像头（选配）
第1步：清洁后挡风玻璃，后摄像头安装位置请参考下图。

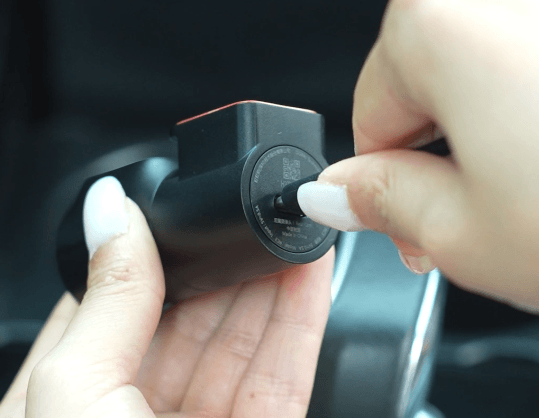

第2步：将后拉延长线Type-C端插入后摄像头。

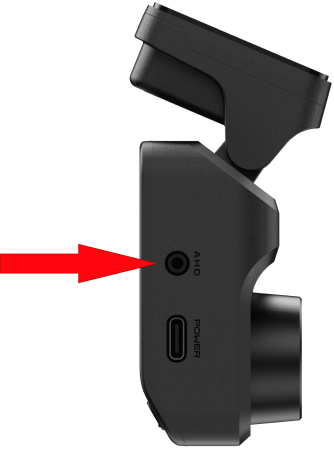

第3步：再将另一端连接至主机的后摄接口。
请确保电源线完全插入孔位。
第4步：将后置电源线从主机位置排至汽车后录摄像头安装位置，线缆走势如上图所示。
第5步：撕掉红色背胶，调节后置摄像头视野后，再将后置摄像头固定至后挡风玻璃内壁。
请确保镜头朝向后挡风玻璃。
App连接
App下载
由于App不断更新升级，实际使用操作可能与以下描述略有差异，请根据实际App内操作引导为准。
请扫描下方二维码或通过苹果/安卓应用市场搜索“盯盯拍”，下载盯盯拍App。
蓝牙连接
① 设备开机，请根据开机页面指示进行操作，如下图所示。
② 开启手机蓝牙。
③ 打开“盯盯拍”App，进入“设备”界面，点击“+添加设备”。
④ 在搜索出来的蓝牙列表中选择当前设备名称（DDP17XXXX）。
⑤ 点击设备最右侧的确认按键进行授权。

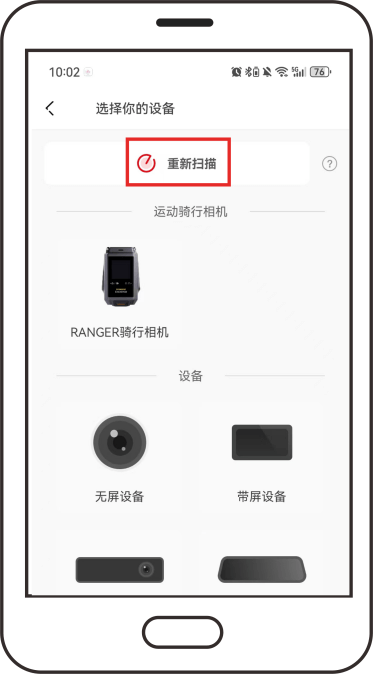

若蓝牙设备搜索失败，可以点击“重新扫描”再次进行蓝牙设备搜索。
- 设备一次只能与一台手机进行蓝牙连接。
- 当设备已经被一台手机蓝牙连上后，必须通过关闭该手机蓝牙/App上删除设备/设备复位才能让另一台手机通过蓝牙与设备连接。
若需查看设备相册，设备设置，实时录像画面或下载视频，需先与设备进行Wi-Fi连接。
● 苹果手机
1.请根据App页面指示进行操作，跳转至手机设置界面，点击“无线局域网”，选择当前设备名称。
2.直接粘贴Wi-Fi密码（已自动复制）进输入框，或者您可以选择自己手动输入默认密码：1234567890，然后点击“加入”。
● 安卓手机
Wi-Fi功能正常开启的情况下，无需用户手动连接，系统将会自动连接。
部分安卓手机（如OPPO，vivo）进行Wi-Fi连接时，将跳转至手机设置WLAN界面，点击设备型号，耐心等待片刻，连接成功后将自动跳转回App界面。
若您的手机无法与设备进行蓝牙连接，您可以参照以下步骤，直接与设备进行Wi-Fi连接。
① 打开“盯盯拍”App，进入“设备”页面，点击“+ 添加设备”，然后选择“带屏设备”。
③ 依次点击“下一步”>“连接Wi-Fi”。

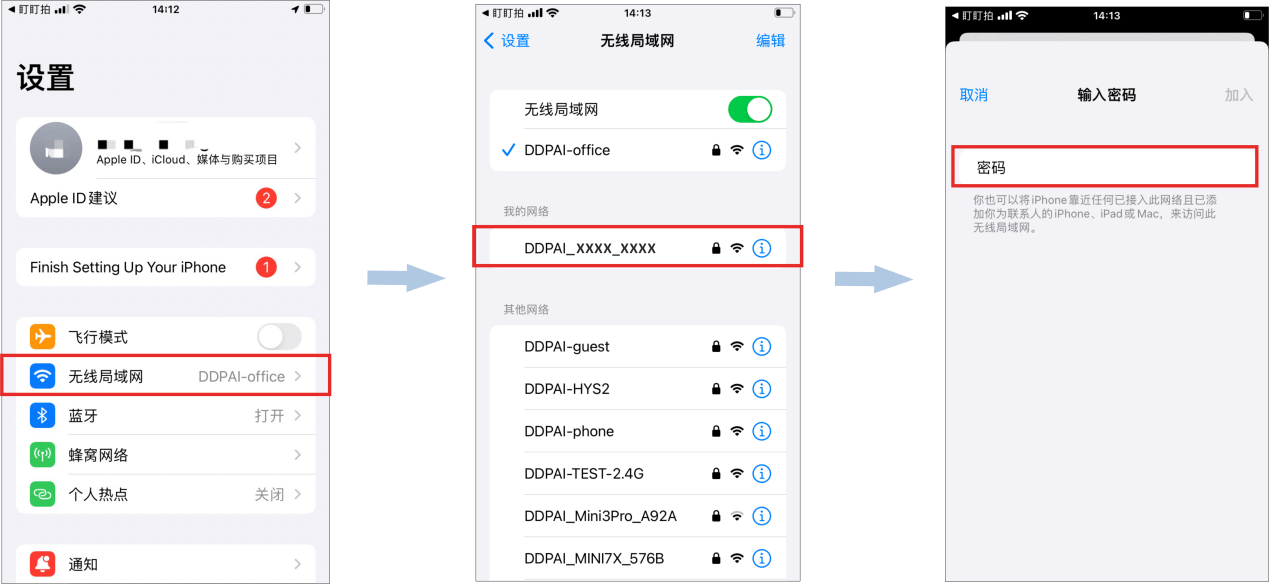

● 苹果手机：在手机设置界⾯，进⼊“⽆线局域⽹”界⾯，选择当前设备Wi-Fi名称，输入密码（初始密码：1234567890）后，点击“加入”。

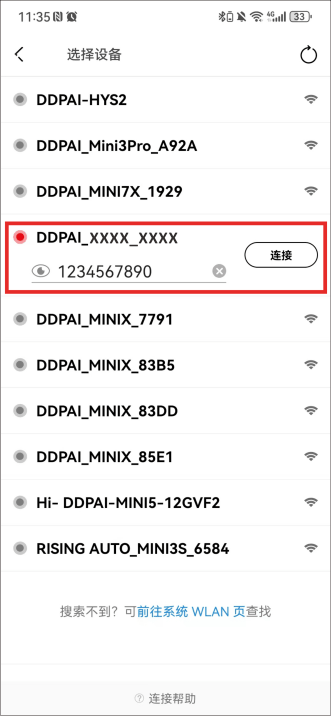

● 安卓手机：在Wi-Fi列表中，选择当前设备Wi-Fi名称，输入密码（初始密码：1234567890）后，点击“连接”按钮。
设备界面介绍
设备界面说明
● 引导界面
设备通电后，您将进入开机引导页面，请根据页面指示进行操作，具体App连接授权步骤参考第三章“App连接”。

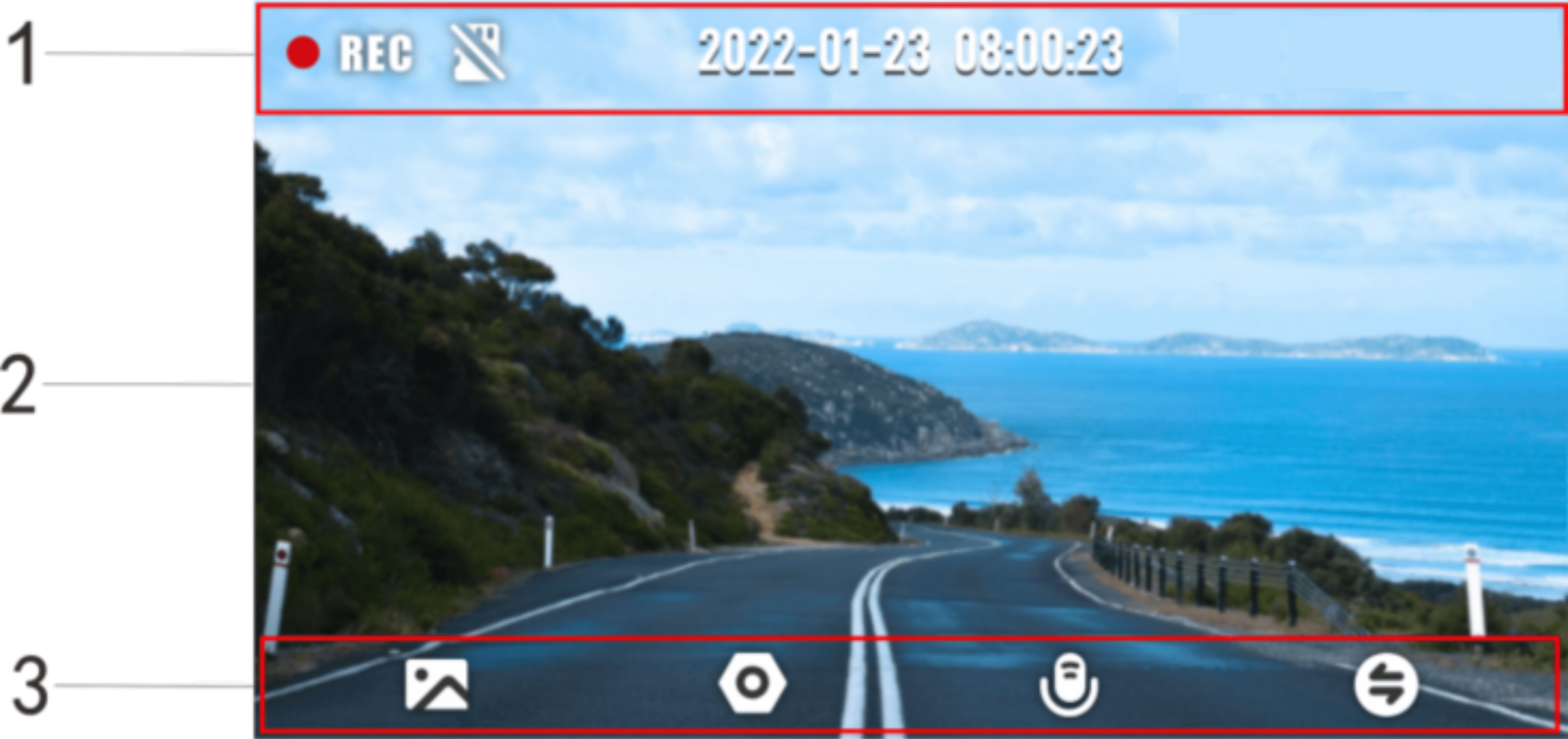

● 主界面
设备通电后，您将直接进入设备主界面，主界面包含顶部状态栏、实时预览区以及按键功能区。
- 顶部状态栏：显示录制状态、日期时间、4G信号等信息。
- 实时预览区：实时播放记录仪录制视频。
- 按键功能区：按压对应功能按键进入相册、设置、打开/关闭录音、亮屏/息屏或切换镜头
● 设置
从主界面按压
（设置）按键进入设置界面，在此界面您可对记录仪的各项参数进⾏设置。
● 相册
从主界面按压
（相册）按键进入设备相册，您可以查看行车记录仪记录的所有视频或图片文件。
| 相册文件 | 描述 |
| 录像 | 所有正常录制的视频文件都将保存在“录像”文件夹中。 |
| 紧急 | 记录仪处于工作状态时，检测到发生碰撞（如车辆紧急刹车或碰撞等紧急情况），会触发拍照，生成一张紧急照片和一段紧急关联视频，这些文件都将保存在“紧急”文件夹中。 |
| 抓拍 | 当您对行车记录仪麦克风说“我要拍照”来拍摄照片时，抓拍照片以及关联短视频文件将保存在“抓拍”文件夹中。 |
设备界面图标说明
显示区域 | 图标 | 含义 |
顶部状态区 |
| 录制中 |
| 未录制 | |
| 存储卡未插 | |
| 存储异常 | |
| 录制日期时间 | |
| 4G信号 | |
功能按键区 |
| 相册 |
| 设置 | |
| 录音开关 | |
| 镜头切换 | |
| 息屏/亮屏 |
功能介绍
视频功能
视频预览

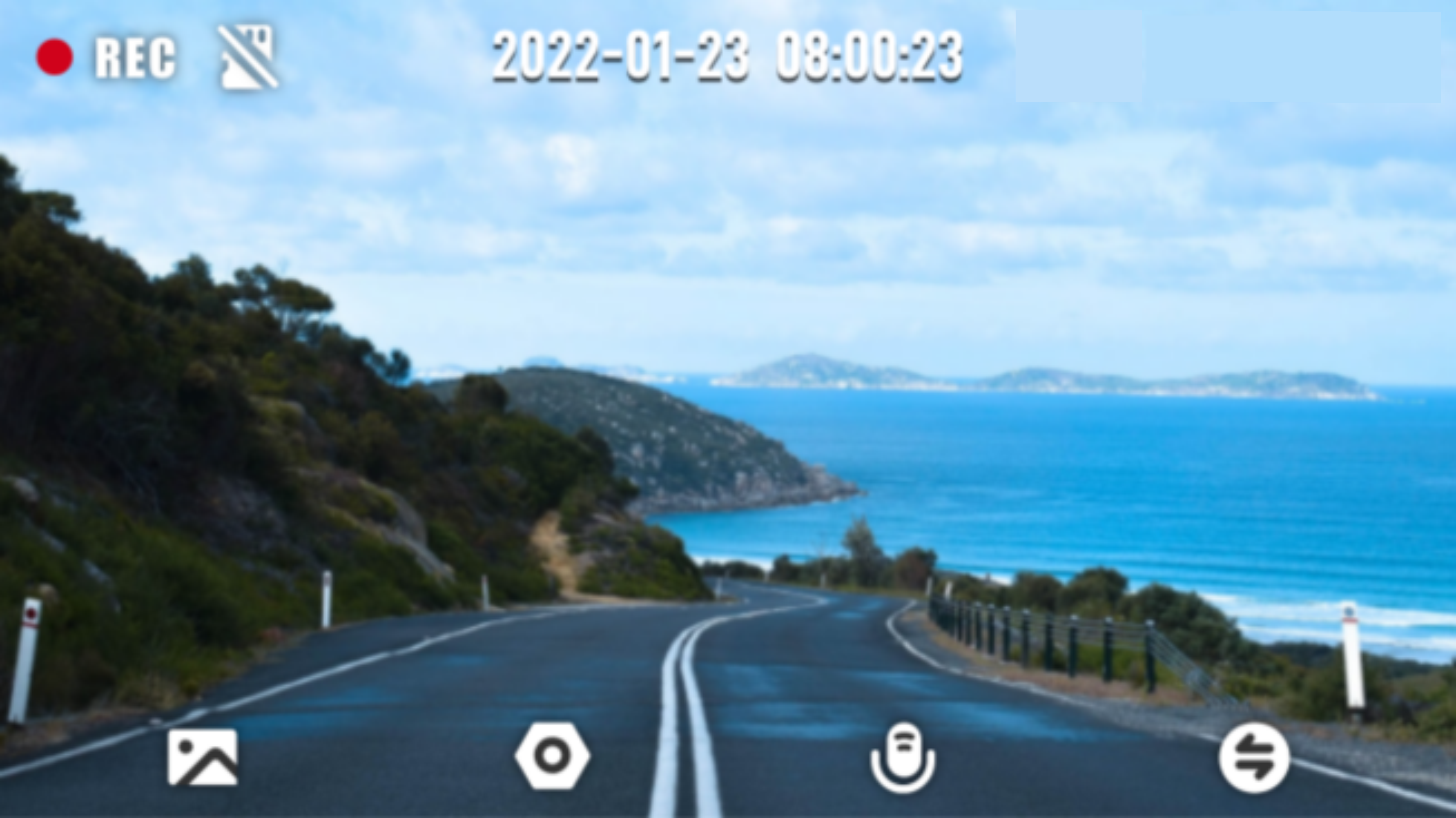

方式一：在设备主界面进行视频预览
方式二：在“盯盯拍”App上进行视频预览
App连接记录仪成功后，进入实时预览界面，点击
（横屏）按钮或水平旋转手机（需开启手机自动旋转功能），实时画面将自动切换至全屏预览模式。
当前为预览画质，原画质视频请下载观看。
视频回放
方式一：在设备上进行回放
按压设备
（相册）按键，进入设备相册，选择视频文件进行回放。
方式二：在“盯盯拍”App上进行视频回放
- App连接记录仪成功后，进入实时预览界⾯；
- 拖动进度条，选择需要查看的时间起点；
- 点击缩略图或静待5秒钟，即可开始播放先前的录制视频。
时间轴上有对应颜色标记，具体含义见下表。
| 颜色标记 | 含义 |
 | 视频由紧急事件触发（例如车辆突然刹车或碰撞） |
| 视频在停车监控模式下录制 |
视频下载
方法一：
- 在盯盯拍App进入实时预览界⾯，拖动进度条，选择需要下载的时间起点。
- 点击下载按钮开始下载，下载完毕后，文件将保存至本地相册，可分享、删除。
每段视频长度范围为：5秒钟至3分钟。
方法二：
- 进入实时预览界面，点击
（设备相册）； - 长按文件进行选择状态，勾选所需下载的视频文件，点击下载按钮。
拍照功能
本记录仪支持以下拍照模式：
- 碰撞感应拍照：行车记录仪感应到车辆发生碰撞或紧急制动等情况会自动拍照。
- 语音拍照：对记录仪说“我要拍照”，即可拍照。
- App抓拍：打开“盯盯拍”App，进入实时预览界面后点击
按钮进行抓拍。
语音指令拍照和碰撞感应拍照在拍照的同时，还会产生关联视频（默认时长10s），照片和关联视频会保存在“设备相册”界面中的“抓拍”/“紧急”选项卡中。
查看设备相册
方法一：按压设备 （相册）按键，进入设备相册查看照片或视频。
方式二：手机盯盯拍App连接记录仪后，打开盯盯拍App，进入“设备”界面，点击“设备相册”可查看记录仪设备端的所有照片以及视频文件。
查看本地相册
当记录仪设备端的抓拍照片/视频下载到手机本地后，会移至手机端存储，无需手机连接记录仪即可查看。打开App，进入“设备”界面，点击“本地相册”，您可查看下载到手机本地的照片或视频。
自动下载抓拍/紧急文件：
你可以选择连接设备后自动下载事件照片/视频至本地。打开App，进入“我”界面 > 点击“App设置”，打开“自动下载抓拍文件”/“自动下载紧急文件”开关即可。
停车监控
当您选配降压线进行取电，可实现停车监控功能。车辆熄火后，记录仪将自动进入监控录制模式，若有异常碰撞将自动记录。您可对停车模式、停车监控时长以及车辆电瓶保护电压值进行设置。
① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “车辆熄火后进入”。
② 选择一种停车监控模式。
缩时录像模式
在此模式下，车辆熄火后，记录仪将持续进行缩时录制，以节省存储空间。
- 工作逻辑：车辆熄火后自动进入缩时录影，缩时录像模式下将自动开启黑光夜视功能，确保夜间停车录像画面更清晰。当达到预设时长后进入休眠模式；若检测到电瓶电压过低，设备将自动关机以保护电瓶。关机后需再次点火启动车辆才能唤醒。
- 碰撞触发：如果在缩时录影期间检测到碰撞，设备将执行以下操作：
- 拍摄一张照片（文件名以“G”开头）；
- 录制一段10秒关联视频（缩时）；
- 锁定当前碰撞事件（下次启动车辆时会发出语音提示）。
休眠模式
这是最省电的模式。车辆熄火后，设备停止录制并进入低功耗待机状态，仅在检测到震动时唤醒。
- 常规碰撞触发：
- 检测到碰撞后，设备唤醒并拍摄一张照片（文件名以“G”开头，“L”结尾）。
- 录制一段30秒的视频，随后重新进入休眠模式。
- 智能切换机制（针对频繁碰撞）：
- 若在短时间内连续发生碰撞持续2分钟，则切换至缩时录影模式。
- 在缩时录影期间，若30秒内无新的碰撞，设备将自动恢复休眠模式。
- 低压保护：若检测到电压过低，设备将完全关机，需点火启动车辆才能重新激活。
此功能需选配降压线实现。
碰撞锁存
记录仪处于工作状态时，当检测到发生碰撞（如车辆急刹车或碰撞等紧急情况），会触发拍照，生成一张紧急照片和一段紧急关联视频，并单独存放，不会被正常记录的文件循环覆盖。
● 设置碰撞感应灵敏度
记录仪碰撞灵敏度越高，越容易触发拍照；记录仪灵敏度越低，越不容易触发拍照。
记录仪默认碰撞灵敏度为“中”，支持“高”、”中高”、“中”、“中低”、“低”、“关闭”、“自定义”七个档位的碰撞感应灵敏度选择。
选择好合适的碰撞感应灵敏度，车辆碰撞或急刹车等紧急情况时，会触发记录仪拍照，生成一张紧急照片和视频；若选择关闭，车辆碰撞或急刹车等紧急情况时，则无照片和视频生成。您可以通过以下方法切换记录仪的碰撞感应灵敏度。

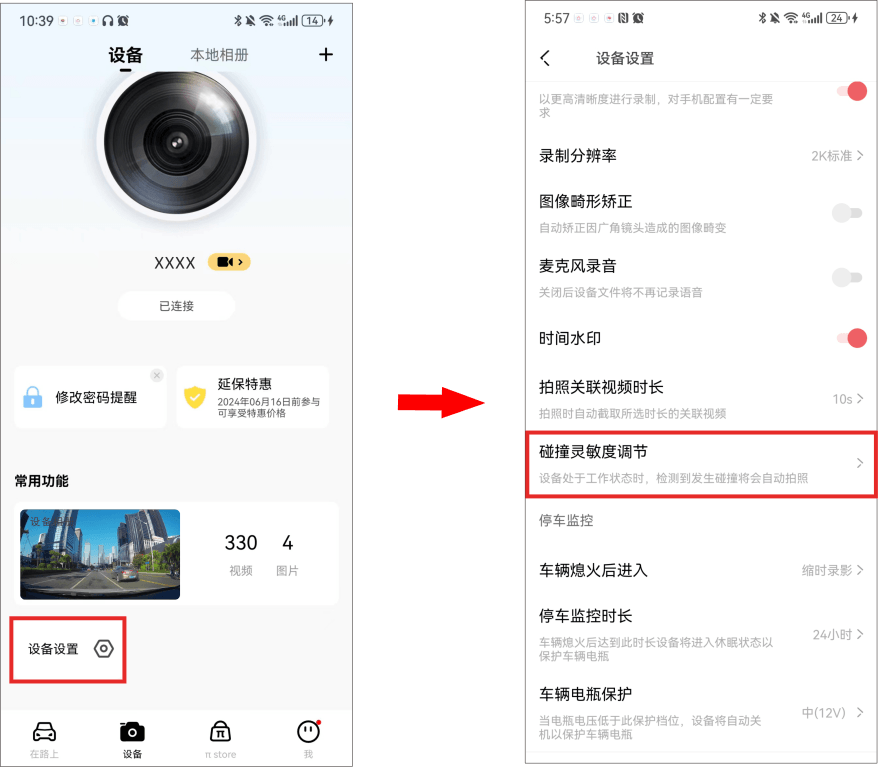

① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “碰撞灵敏度调节”。
② 选择“行车中”或“停车监控中”，设置合适的碰撞感应灵敏度。
● 设置紧急关联视频时长
记录仪默认紧急关联视频时长为“10s”，支持“10s”、“20s”、“30s”三个紧急关联视频时长选择。您可以按照以下步骤对紧急关联视频时长进行设置。
① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “拍照关联视频时长”。
② 选择您所需的关联视频时长。
- 10s ：记录仪检测到碰撞后，会生成一段拍照时刻前后各5秒的紧急关联视频。
- 20s：记录仪检测到碰撞后，会生成一段拍照时刻前后各10秒的紧急关联视频。
- 30s：记录仪检测到碰撞后，会生成一段拍照时刻前后各15秒的紧急关联视频。
- 关闭：记录仪检测到碰撞后，还是会生成一段拍照时刻前后各5秒的紧急关联视频。
ADAS智能驾驶辅助
ADAS智能驾驶辅助支持路况变化检测，并为您提供驾驶提醒，包括前车启动、疲劳驾驶的语音提醒。
ADAS功能默认关闭。

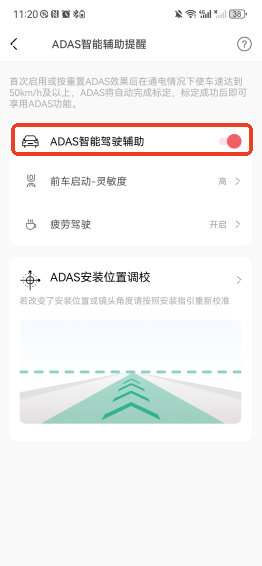

●开启ADAS智能驾驶辅助模式
手机盯盯拍App连接记录仪后，进入盯盯拍App，点击“设备设置”，开启 “ADAS智能辅助模式”。
- 开启“ADAS智能辅助模式”：在特定车速和场景下将会触发对应的语音提示，用于辅助驾驶。具体语音提示以及触发条件如下：
- 前车启动预警：停车状态下，当识别到前车起步，进行语音提醒“前方车辆已启动”。
- 疲劳驾驶提醒：当车辆连续行驶4小时，进行语音提醒“您已持续开车4个小时，请注意休息”，避免疲劳驾驶。
- 关闭“ADAS智能辅助模式”：无智能辅助语音提醒。
●设置ADAS灵敏度
“ADAS智能驾驶辅助”开关开启后，可设置智能提醒（前车起步）的识别灵敏度，选择调高或者调低智能提醒的触发率。
- 选择“高”：其告警提醒范围更广，告警范围广，更易触发告警，适合新手驾驶选择。
- 选择“中”：适中模式，告警范围适中。
- 选择“低”：其报告警范围更小，仅高风险场景告警，适合老司机驾驶选择。
●设置疲劳驾驶语音提醒
“ADAS智能驾驶辅助”开关开启后，可选择开启/关闭疲劳驾驶语音提醒。开启后，用户在长时间驾驶时，会给出疲劳驾驶智能语音提示，提醒用户休息或提高警惕。
语音指令
记录仪支持语音指令功能，对记录仪说出以下指令，可进行快捷操作：
- “我要拍照”：即可在录影过程中拍摄照⽚。
- “打开录⾳”/“关闭录⾳”：即可控制⾏⻋记录仪在录影过程中是否录⾳。
4G互联（需选配4G云盒）
您如果有购买盯盯拍4G云盒，则记录仪支持4G互联使用。记录仪配合插入SIM卡的4G云盒，可支持远程查看车辆、车辆驶入驶出通知、重要照片或视频远端存储及碰撞告警等4G互联功能。
如需了解此功能的更多详情，请访问以下链接：
https://www.ddpai.com/cn/product-support/4g-cloud-box/
4G云盒需自行单独购买或购买包含4G云盒的套餐。
数据导出
将TF卡从行车记录仪卡槽中轻轻取出，插入读卡器，再将读卡器插入电脑，打开DCIM文件夹，浏览或编辑记录仪中保存的照片或视频文件。
- 200video：包括正常录制视频和停⻋监控模式下的缩时录影视频，缩时录影视频文件名以“S”开头。
- 201photo：包括语⾳拍照和碰撞感应产⽣的照⽚。正常拍摄照⽚以“N”开头；碰撞感应照⽚以“G”开头。
维护保养
固件升级
打开盯盯拍App，连接记录仪Wi-Fi，进入“我”>“关于盯盯拍”>“版本检测”，App会⾃动检测App版本和记录仪固件版本是否为最新版本。如App或记录仪固件有新版本产⽣，根据App提⽰操作，升级版本即可。
记录仪升级过程中，请勿断电，否则会导致升级不成功或损坏记录仪；若突发断电导致记录仪升级失败，请咨询客服，下载最新固件升级包，复制升级包到记录仪中升级。
安全注意事项
在使用本产品前，请先阅读所有注意事项和操作指南，以确保正确和安全使用。
- 请勿在开车过程中调试盯盯拍行车记录仪或通过手机观看拍摄视频，注意行车安全。
- 请勿将盯盯拍行车记录仪安装在可能会遮挡行车视线的位置。
- 确认使用本产品包装所附的电源线。其他电源线可能因为不良品而导致本产品起火或短路触电。
- 请勿开启记录仪外壳或自行维修，本产品若出现故障，请致电官方客服进行相关咨询。
- 记录仪不仅适用于车辆，也可以用于其他场所，可使用适配器供电。
- 若使用电源适配器供电，则应购买获得CCC或满足标准要求的适配器配套使用。
- 本操作指南中图片仅供参考，实际请以实物为准。
常见问题
常见问题
1. 如何格式化存储卡？
方式一：
从设备主界面，按压 （设置）按键，选择“格式化”，可选择格式化存储卡。
方式二：
手机成功连接设备后，进入“设备设置”界面，点击“设备存储管理”，可以选择格式化存储卡。
方式三：
取出存储卡，将其插入读卡器，然后连接到电脑。找到存储卡驱动器，右键单击并选择“格式化”。
2. 记录仪的Wi-Fi密码是什么？
记录仪的Wi-Fi默认密码是“1234567890”，您可以用手机连接App后，在“设备设置”>”设备Wi-Fi密码”中修改密码。
3. 记录仪的Wi-Fi密码可以修改吗？
可以修改，具体的修改方法是记录仪连接手机App后进入“设备设置”，进入后选择“设备Wi-Fi密码”，输入新密码并确认，保存后即可。
4. 如何重置记录仪?
出现异常状态时，长按设备最右侧按键（大约6秒）恢复出厂设置，重置成功后设备自动重启。
5. 忘记记录仪密码怎么办？
长按设备最右侧按键（大约6秒）进行设备重置，重置后再次连接记录仪Wi-Fi（默认密码：1234567890）。
6. 记录仪时间不对该怎么办？
使用手机“盯盯拍”app连接记录仪，并确保app与记录仪的Wi-Fi正常连接，记录仪会通过app自动同步手机时间。
7. 什么是AI-ISP/黑光夜视功能？
AI-ISP通过海量的数据学习、训练、理解，能够更加准确地识别和分析图像中的内容，并根据不同的场景和需求，调整图像的各个参数，使得图像的细节更加清晰，色彩还原更加准确。
Z30 4K 的芯片支持AI ISP技术，记录仪在夜晚停车监控模式下捕捉的画面也能很好的呈现亮度和色彩信息，效果接近白天。
8. 无法使用远程查看功能（此功能需选配4G云盒）？
① 请确保记录仪正常运行且4G网络可用。4G 云盒正确连接至记录仪后，当记录仪接通电源后，记录仪播报“4G网络已连接”表示记录仪4G网络可用。
② 请确保手机无线网络或数据网络可上网。
9. 使用远程查看功能（此功能需选配4G云盒），画面提示“重试”？
有可能是周遭环境4G信号差导致，请位移到信号强的位置再做尝试。
