Z60 Pro
产品使用指南

目录

产品介绍

No.

部件

1

显示屏（非触控）

2

功能按键

3

状态指示灯

4

镜头

5

胶贴底座（可拆卸）

6

后摄像头插孔

7

Type-C接口

8

麦克风

9

TF卡槽

恢复出厂设置：长按6秒重置按键

状态指示灯设备状态
【指示灯熄灭】正常录像/停车监控模式（休眠）
【红灯呼吸】停车监控模式（缩时录像/普通录像）

产品型号

Z60 Pro

额定输入

5V⎓2A

存储容量

内置32GB eMMC

TF卡最大支持512GB

（建议使用U3及以上规格）

分辨率

前摄支持4K 3840*2160@30fps

HDR

支持

显示屏

3.0寸

光圈

F1.75

编码

支持AI.265/H.264编码

视场角（对角线）

138°

Wi-Fi

5GHz

超级电容

支持

蓝牙

BLE 5.1

视频格式

MP4

定位

支持GPS、北斗、GLONASS

产品尺寸

83mm*64.7mm*36.5mm

工作温度

-20℃~70℃

存储温度

-40℃~85℃

安装说明

将车载充电器插入点烟器中，通过电源线连接车载充电器和记录仪，电源线大部分会嵌入汽车塑料护板中，小部分裸露在车内，此接线方法操作简单易行。

第1步：擦拭前挡风玻璃

使用干净的软布擦拭前挡风玻璃，以确保支架能够牢固黏贴。

第2步：接通电源

将车载充电器插入点烟器中后，使用标配Type-C电源线连接车载充电器和记录仪。

汽车打火启动后，记录仪通电将自动开机，并发出开机提示音“Hello，盯盯拍”。

第3步：确定记录仪安装位置及调整镜头角度

① 请参考第三章“APP连接”，完成盯盯拍App与记录仪连接后，进入盯盯拍App，选择“设备”>“设备设置”>“ADAS智能辅助驾驶”> “ADAS安装位置调校”。

② 选择“前往实时预览”>“进入实时预览”进入校准界面。请按照屏幕上的操作指引进行记录仪安装。

③ 安装完成后，点击“完成校准”。

第4步：固定记录仪

① 确定记录仪安装位置后，将静电贴粘在安装位置处。

② 撕下底座上3M胶薄膜，通过3M胶把设备粘在静电贴中央。

粘贴时请注意方向和位置，3M胶为一次性物品，请确认记录仪拍摄角度正确的情况下粘贴。



第5步：布线

如下图所示，请将电源线从点烟器排至记录仪固定位置处，可使用随附的撬线棒将电源线隐藏于汽车塑料护板中。

您汽车上的点烟器位置可能有所不同，上图仅供参考，请以实际为准。

此接线取电安装方法走暗线，可保证车内整洁美观，同时实现停车监控功能。其接线操作较为复杂，为避免误操作造成的车辆损坏，请在专业的汽车服务点完成安装。

降压线需单独自行购买或购买包含降压线的套餐。

第1步：清洁后挡风玻璃，后摄像头安装位置请参考下图。

第2步：连接后摄像头与电源线。

第3步：将后置电源线连接至主机上的后摄像头插孔。

请确保电源线完全插入孔位。



第4步：将后置电源线从主机位置排至汽车后录摄像头安装位置，线缆走势如上图所示。

第5步：撕掉红色背胶，调节后置摄像头视野后，再将后置摄像头固定至后挡风玻璃内壁。

请务必按照贴纸上的指示方向进行安装，并确保镜头朝向后挡风玻璃。

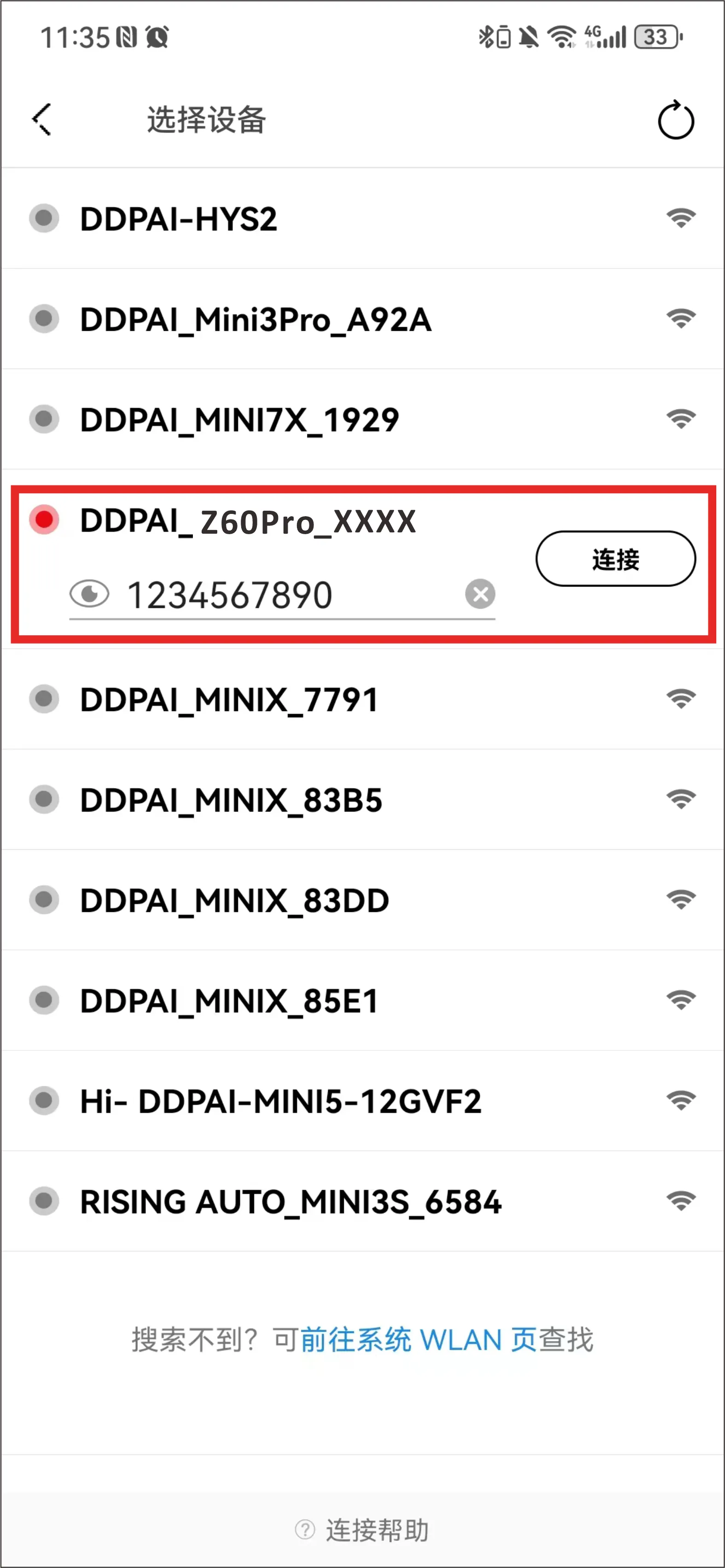

App连接

由于APP不断更新升级，实际使用操作可能与以下描述略有差异，请根据实际APP内操作引导为准。

请扫描下方二维码或通过苹果/安卓应用市场搜索“盯盯拍”，下载盯盯拍APP。

设备界面介绍

● 引导界面

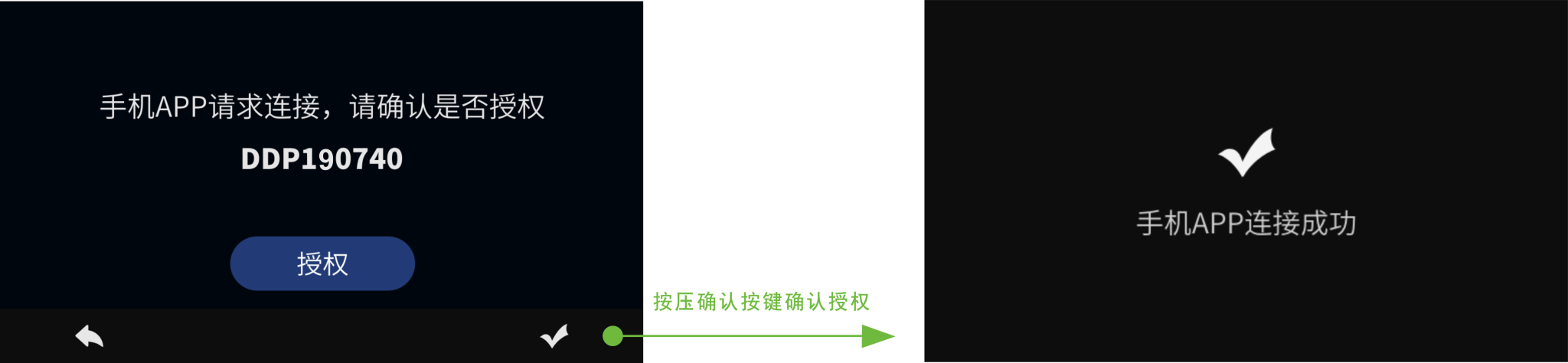

设备通电后，您将进入开机引导页面，请根据页面指示进行操作，具体App连接授权步骤参考第三章“APP连接”。

● 主界面

设备通电后，您将直接进入设备主界面，主界面包含顶部状态栏、实时预览区以及按键功能区。

  1. 顶部状态栏：显示录制状态、日期时间、4G信号、πLink组网状态、GPS、录音状态等信息。
  2. 实时预览区：实时播放记录仪录制视频。
  3. 按键功能区：按压对应功能按键进入相册、设置、打开/关闭录音、亮屏/息屏或切换镜头。



注意：

首发版本设备端暂不支持拍πLink功能，需等待后续OTA升级支持。



● 设置界面

从主界面按压 （设置）按键进入设置界面，在此界面您可对记录仪的各项参数进⾏设置。

● 相册界面

从主界面按压 （相册）按键进入设备相册，您可以查看行车记录仪记录的所有视频或图片文件。

相册文件描述
录像所有正常录制的视频文件都将保存在“录像”文件夹中。
紧急记录仪处于工作状态时，检测到发生碰撞（如车辆紧急刹车或碰撞等紧急情况），会触发拍照，生成一张紧急照片和一段紧急关联视频，这些文件都将保存在“紧急”文件夹中。
抓拍当您对行车记录仪麦克风说“我要拍照”来拍摄照片时，抓拍照片以及关联短视频文件将保存在“抓拍”文件夹中。

显示区域

图标

含义







顶部状态区

录制中

未录制

存储卡未插

存储异常

录制日期时间

4G信号

组网成功

GPS定位中（图标闪烁）

GPS定位成功（图标常亮）

录音已开启

录音已关闭







功能按键区

相册

设置

录音开关

 镜头切换

息屏/亮屏

功能介绍

由于设备固件以及“盯盯拍”App可能更新，实际界面以及使用操作可能与以下描述略有差异，请根据实际操作引导为准。

● 视频预览

方式一：在Z60 Pro设备主界面进行视频预览

方式二：在“盯盯拍”App上进行视频预览

App连接记录仪成功后，进入实时预览界面，点击 （横屏）按钮或水平旋转手机（需开启手机自动旋转功能），实时画面将自动切换至全屏预览模式。

当前为预览画质，原画质视频请下载观看。

● 视频回放

方式一：在Z60 Pro设备上进行回放

按压设备 （相册）按键，进入设备相册，选择视频文件进行回放。

方式二：在“盯盯拍”App上进行视频回放

    1. App连接记录仪成功后，进入实时预览界⾯；
    2. 拖动进度条，选择需要查看的时间起点；
    3. 点击缩略图或静待5秒钟，即可开始播放先前的录制视频。

时间轴上有对应颜色标记，具体含义见下表。

颜色标记含义
视频由紧急事件触发（例如车辆突然刹车或碰撞）

视频在停车监控模式下录制



● 视频下载

方法一：

  1. 在盯盯拍App进入实时预览界⾯，拖动进度条，选择需要下载的时间起点。
  2. 点击下载按钮开始下载，下载完毕后，文件将保存至本地相册，可分享、删除。

每段视频长度范围为：5秒钟至3分钟。

方法二：

  1. 进入实时预览界面，点击 （设备相册）；
  2. 长按文件进行选择状态，勾选所需下载的视频文件，点击下载按钮。

本记录仪支持以下拍照模式：

  • 碰撞感应拍照：行车记录仪感应到车辆发生碰撞或紧急制动等情况会自动拍照。
  • 语音拍照：对记录仪说“我要拍照”，即可拍照。

  • 遥控拍照（需选配无线遥控器）：按压无线遥控器，即可抓拍一张当前的行车画面。具体操作请参考第五章“5.9无线遥控”。

语音指令拍照和碰撞感应拍照在拍照的同时，还会产生关联视频（默认时长10s），照片和关联视频会保存在“设备相册”界面中的“抓拍”/“紧急”选项卡中。

● 查看设备相册

方法一：按压设备 （相册）按键，进入设备相册查看照片或视频。

方式二：手机盯盯拍App连接记录仪后，打开盯盯拍App，进入“设备”界面，点击“设备相册”可查看记录仪设备端的所有照片以及视频文件。

记录仪设备端的视频以及照片文件存放在记录仪存储内存中，未下载到手机端，需通过手机盯盯拍App连接记录仪后进行查看或下载到本地相册。



● 查看本地相册

当记录仪设备端的抓拍照片/视频下载到手机本地后，会移至手机端存储，无需手机连接记录仪即可查看。打开App，进入“设备”界面，点击“本地相册”，您可查看下载到手机本地的照片或视频。

自动下载抓拍/紧急文件：

你可以选择连接设备后自动下载事件照片/视频至本地。打开App，进入“我”界面 > 点击“APP设置”，打开“自动下载抓拍文件”/“自动下载紧急文件”开关即可。

当您选配降压线进行取电，可实现停车监控功能。车辆熄火后，记录仪将自动进入监控录制模式，若有异常碰撞将自动记录。您可对停车模式、停车监控时长以及车辆电瓶保护电压值进行设置。

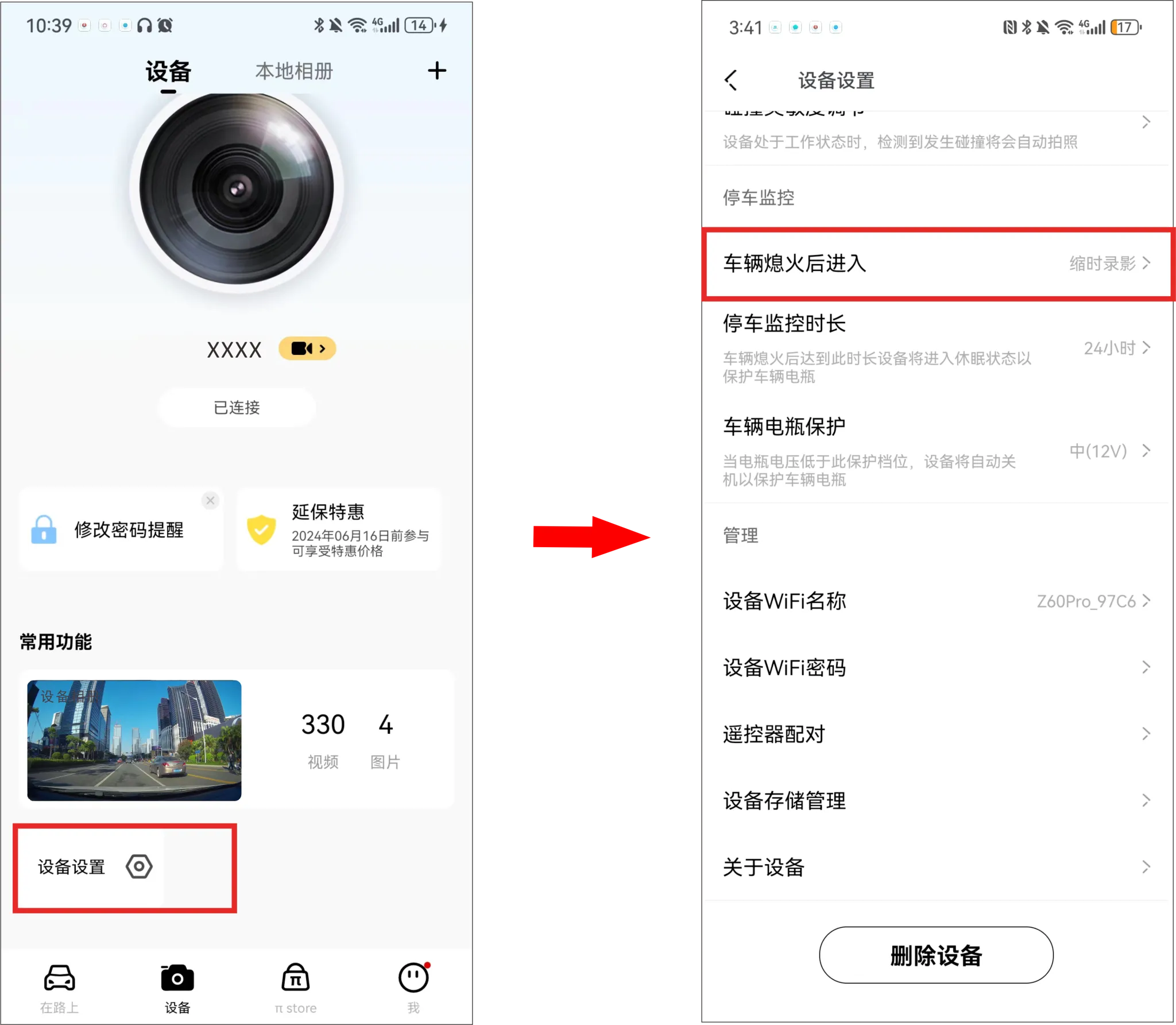

① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “车辆熄火后进入”。

② 选择一种停车监控模式。

  • 缩时录像

    • 汽车熄火后进入缩时录影，达到设置时长后进入休眠状态（休眠过程中支持碰撞唤醒），当检测到低压时关机，关机后只能通过打火唤醒。
    • 若在缩时录像过程中发生碰撞，则拍摄照片（文件名以“G”开头，“X”结尾），同时记录碰撞事件（在下次打火时发出提示音），然后录制2分钟的普通视频再切换回缩时录像模式。
    • 缩时录像模式下将自动开启黑光夜视功能（AI ISP），确保夜间停车录像画面更清晰。



  • 普通录像

    汽车熄火后维持普通录影，达到设置时长后进入休眠状态（休眠过程中支持碰撞唤醒），当检测到低压时关机，关机后只能通过打火唤醒。



  • 休眠

    • 汽车熄火后进入休眠状态，若发生碰撞后，则进入唤醒录像模式，进行30秒普通录像，然后继续休眠，检测到低压后关机，关机后只能通过打火唤醒。
    • 普通录像过程中若再次发生碰撞，则拍摄照片（文件名以“G”开头，“L”结尾）；若持续发生碰撞，则当普通录像长达2分钟后，切换为缩时录像；缩时录像过程中，30秒内若无碰撞，则重新进入休眠，若持续有事件触发，则一直进行缩时录像，工作时间不做限制，通过降压线低压保护来确保电瓶不馈电。

此功能需选配降压线实现。

记录仪处于工作状态时，当检测到发生碰撞（如车辆急刹车或碰撞等紧急情况），会触发拍照，生成一张紧急照片和一段紧急关联视频，并单独存放，不会被正常记录的文件循环覆盖。

● 设置碰撞感应灵敏度

记录仪碰撞灵敏度越高，越容易触发拍照；记录仪灵敏度越低，越不容易触发拍照。

记录仪默认碰撞灵敏度为“中”，支持“高”、”中高”、“中”、“中低”、“低”、“关闭”、“自定义”七个档位的碰撞感应灵敏度选择。

选择好合适的碰撞感应灵敏度，车辆碰撞或急刹车等紧急情况时，会触发记录仪拍照，生成一张紧急照片和视频；若选择关闭，车辆碰撞或急刹车等紧急情况时，则无照片和视频生成。您可以通过以下方法切换记录仪的碰撞感应灵敏度。

① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “碰撞灵敏度调节”。

② 选择“行车中”或“停车监控中”，设置合适的碰撞感应灵敏度。



● 设置紧急关联视频时长

记录仪默认紧急关联视频时长为“10s”，支持“10s”、“20s”、“30s”三个紧急关联视频时长选择。您可以按照以下步骤对紧急关联视频时长进行设置。

① 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “拍照关联视频时长”。

② 选择您所需的关联视频时长。

  • 10s ：记录仪检测到碰撞后，会生成一段拍照时刻前后各5秒的紧急关联视频。
  • 20s：记录仪检测到碰撞后，会生成一段拍照时刻前后各10秒的紧急关联视频。
  • 30s：记录仪检测到碰撞后，会生成一段拍照时刻前后各15秒的紧急关联视频。
  • 关闭：记录仪检测到碰撞后，还是会生成一段拍照时刻前后各5秒的紧急关联视频。

记录仪内置SR功能，可将行车数据叠加到实时预览/回放画面中，生成专属酷炫轨迹界面，给您更好的视觉和内容分享体验。

  • 查看SR实时效果
  1. 手机盯盯拍App连接记录仪后，进入盯盯拍App，点击虚线框出的区域（见下图），您可进入实时预览界面。

  1. 在预览画面左下方有一个“SR”开关，打开后，可以在预览或回放界面查看SR实时效果。

在预览界面查看的是SR实时效果，非SR最终效果。



  1. 您也可以点击预览界面右下方的“数据”，查看当前速度、总行车时间等行车数据。



  • 生成及分享SR视频
  1. 进入盯盯拍App，点击“本地相册”，选择需要分享的视频后，打开画面左下角“SR”开关，视频中叠加SR数据。

  1. 点击下方“分享”，可进行视频裁剪、SR风格选择、配乐。
  2. 完成编辑后，点击“确定”，可分享至盯盯拍社区、微信、微博等社交媒体平台。

SR数据仅供参考，数据的准确性与行车记录仪的安装位置密切相关。



行车记录仪支持GPS功能，默认开启。当行车记录仪处于室外空旷区域时，可接收 GPS 信号。 成功定位后，GPS信息将记录在您录制的视频中。 您可以在盯盯拍App中查看时间、速度、海拔、方向、行驶轨迹等各种信息。

在人口密集的住宅区、地下停车场、隧道、阴天等情况下，GPS信号接收会受到影响。

  • 实时查看行车轨迹和当前位置
  1. 参考第三章“APP连接”，进行手机盯盯拍App与手机连接。
  2. 手机盯盯拍App成功连接记录仪后，点击虚线框区域（见下图）可直接进入实时预览界面。

  1. 点击“轨迹”，可实时查看行车轨迹和当前位置。

 查看所有行车轨迹

打开盯盯拍App，点击“我”> “驾驶记录”，您可查看所有行车轨迹记录。

  • 您需要先登录DDPAI App才可以查看行车记录。
  • 建议您进入盯盯拍App，点击“我”> “APP设置”>“高级设置”>  打开“允许保存行车数据”，开启后行车数据将存储至云端，后续更换手机或者重装App，行车数据也能同步。

记录仪支持语音指令功能，对记录仪说出以下指令，可进行快捷操作：

  • “我要拍照”：即可在录影过程中拍摄照⽚。
  • “打开录⾳”/“关闭录⾳”：即可控制⾏⻋记录仪在录影过程中是否录⾳。

当行车记录仪与其无线遥控器完成配对后，行车过程中遇到想要抓拍照片，可通过按压无线遥控器，抓拍一张当前的行车画面，抓拍时记录仪会发出拍照提示音。此时若打开关联视频功能，还会生成一段抓拍照片前后的关联影像。

无线遥控器需单独购买。

  • 初次使用无线遥控器

撕掉无线遥控器上的透明塑胶条，按压无线遥控器，指示灯亮起（蓝灯），表明无线遥控器可正常使用。

  • 无线遥控器配对

在使用无线遥控器抓拍照片前，需先完成记录仪与无线遥控器的配对。



  1. 手机盯盯拍App连接记录仪后，进入盯盯拍App，进入“设备”界面，点击“设备设置” > “遥控器配对”。

  1. 点击“配对”按钮后，将无线遥控器靠近记录仪，连续快速按压3~5次，配对成功后，界面会提示“配对成功”，并且按压无线遥控器时，记录仪会有拍照提示音。

点击“配对”后，您需10秒内完成配对，超过10秒未完成配对，需重新点击“配对”，再次进行配对。

  • 更换无线遥控器电池

无线遥控器使用标准的3V CR2032锂锰纽扣电池，按压遥控器，指示灯不亮，说明遥控器中的纽扣电池电量不足，需要更换电池。

  1. 左右手分别握住遥控器的上下部分，稍微逆时针旋转，听见咔嚓的声音，即可揭开遥控器。

  1. 取出旧的并放入新的3VCR2032锂锰纽扣电池，注意电池正反方向（有文字的一面朝上），合上盖子，稍微顺时针旋转，听见咔嚓的声音，表示遥控器安装完毕。

ADAS智能驾驶辅助支持路况变化检测，并为您提供驾驶提醒，包括前车启动、前车距离过近、行人靠近、请勿压线行驶以及疲劳驾驶的语音提醒。

首发版本设备的ADAS功能默认关闭，手机App与设备连接后该功能也将自动关闭。后续OTA升级将优化此功能体验，敬请期待。



● 标定ADAS智能驾驶辅助

首次开启ADAS智能驾驶辅助，ADAS需要先进行标定，以适配不同车型。

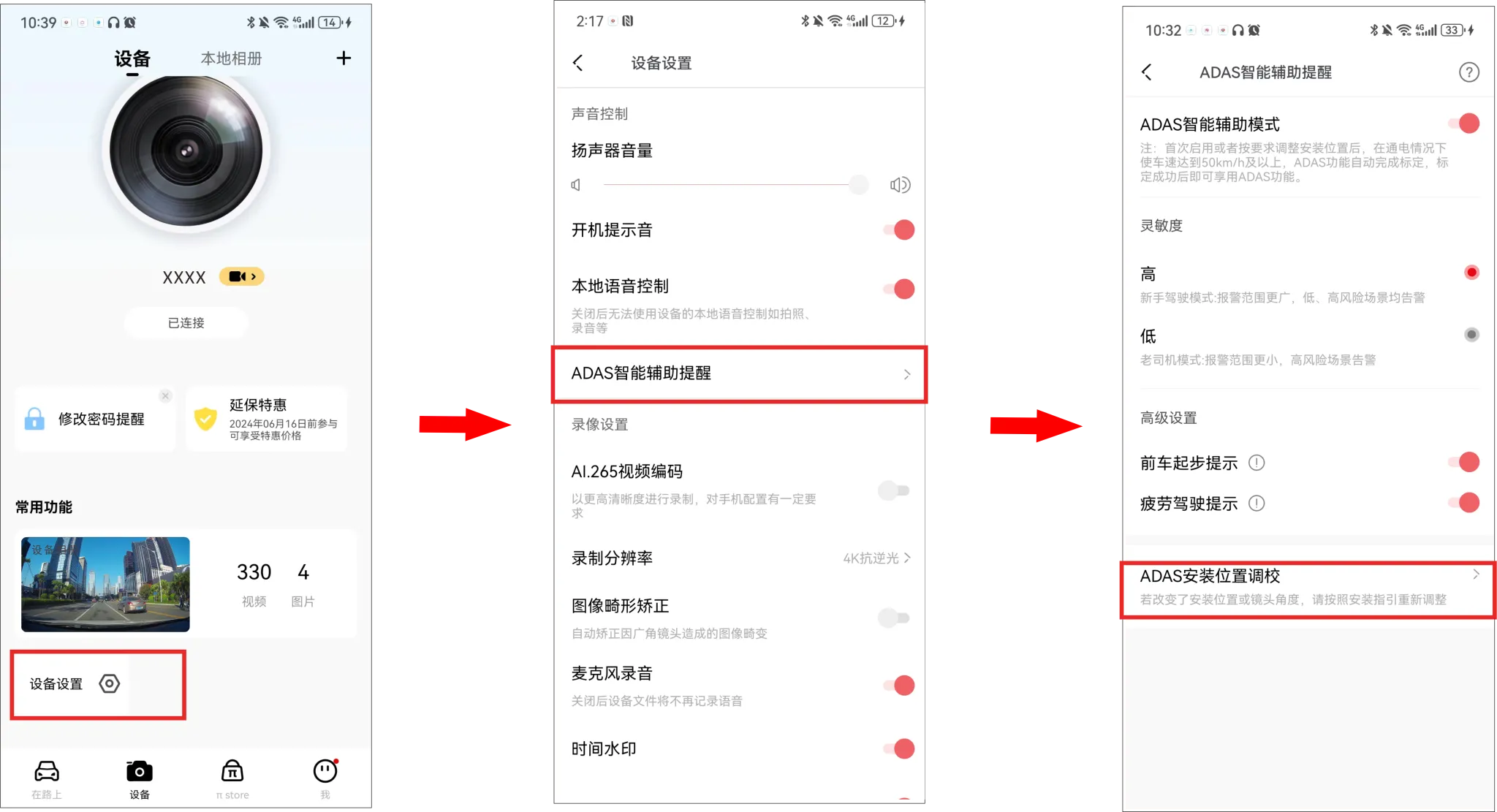

① 参考第三章节APP连接，完成盯盯拍App与记录仪连接后，进入盯盯拍App，选择“设备”>“设备设置”>“ADAS智能辅助驾驶”> “ADAS安装位置调校”。

② 选择“前往实时预览”>“进入实时预览”进入校准界面，请按照屏幕上的操作指引进行记录仪安装。

③ 安装完成后，点击“完成校准”。

为了保证更准确的ADAS体验，当行车记录仪安装位置或镜头角度发生变化时，需要重新标定ADAS。

● 开启ADAS智能驾驶辅助模式

手机盯盯拍App连接记录仪后，进入盯盯拍App，点击“设备设置”，开启 “ADAS智能辅助模式”。

▶ 开启“ADAS智能辅助模式”：在特定车速和场景下将会触发对应的语音提示，用于辅助驾驶。具体语音提示以及触发条件如下：

  • 前车距离过近预警：当前车距离过近时，进行语音提醒“前车距离过近”，防止追尾。
  • 请勿压线预警：当车辆行驶偏离车道线，进行语音提醒“请勿压线行驶”。
  • 前车启动预警：停车状态下，当识别到前车起步，进行语音提醒“前车启动”。
  • 行人靠近预警：当行车途中检测到突然出现在车前的行人，进行语音提醒“行人靠近”，避免交通事故。
  • 疲劳驾驶提醒：当车辆连续行驶4小时，进行语音提醒“您已持续开车4个小时，请注意休息”，避免疲劳驾驶。

▶ 关闭“ADAS智能辅助模式”：无智能辅助语音提醒。

● 设置ADAS灵敏度

“ADAS智能驾驶辅助”开关开启后，可设置各项智能提醒的识别灵敏度（包含“前车距离过近”、“请勿压线行驶”、“前车启动”以及“行人靠近”），选择调高或者调低智能提醒的触发率。

  • 选择“高”：其告警提醒范围更广，告警范围广，更易触发告警，适合新手驾驶选择。
  • 选择“低”：其报告警范围更小，仅高风险场景告警，适合老司机驾驶选择。
  • 选择“中”：适中模式，告警范围适中。

● 设置疲劳驾驶语音提醒

“ADAS智能驾驶辅助”开关开启后，可选择开启/关闭疲劳驾驶语音提醒。开启后，用户在长时间驾驶时，会给出疲劳驾驶智能语音提示，提醒用户休息或提高警惕。

您如果有购买盯盯拍4G云盒，则记录仪支持4G互联使用。记录仪配合插入SIM卡的4G云盒，可支持远程查看车辆、车辆驶入驶出通知、重要照片和视频远端存储及碰撞告警等4G互联功能。扫描下方二维码了解更多。



4G云盒需自行单独购买或购买包含4G云盒的套餐。



  • 当您已将TF卡插入记录仪时，所有记录仪视频都将存储在此卡中。
  • 当您未将TF卡插入记录仪时，所有记录仪视频都将保存在内置存储eMMC中。

查看/导出TF卡数据

将TF卡从行车记录仪卡槽中轻轻取出，插入读卡器，再将读卡器插入电脑，打开DCIM文件夹，浏览或编辑记录仪中保存的照片或视频文件。

  • 200 Video：包含正常录像及停车监控模式下的缩时录像。前录缩时录像文件名以“S”开头。
  • 201 Photo：包含语音拍照及碰撞触发照片。前置摄像头抓拍照片文件名以“N”开头，碰撞触发照片文件名以“G”开头。

针对双路设备，“200video”和“201photo”目录下分为“front”和“rear”文件夹，分别存放着前置摄像头以及后置摄像头的照片/视频文件。

查看/导出eMMC数据

使用Type-C数据线（此配件不包含），连接记录仪与电脑，打开DCIM文件夹，浏览或编辑记录仪中保存的文件。

维护保养

打开盯盯拍App，连接记录仪Wi-Fi，进入“我”>“关于盯盯拍”>“版本检测”，App会⾃动检测App版本和记录仪固件版本是否为最新版本。如App或记录仪固件有新版本产⽣，根据App提⽰操作，升级版本即可。

记录仪升级过程中，请勿断电，否则会导致升级不成功或损坏记录仪；若突发断电导致记录仪升级失败，请咨询客服，下载最新固件升级包，复制升级包到记录仪中升级。

在使用本产品前，请先阅读所有注意事项和操作指南，以确保正确和安全使用。

  1. 请勿在开车过程中调试盯盯拍行车记录仪或通过手机观看拍摄视频，注意行车安全。
  2. 请勿将盯盯拍行车记录仪安装在可能会遮挡行车视线的位置。
  3. 确认使用本产品包装所附的电源线。其他电源线可能因为不良品而导致本产品起火或短路触电。
  4. 请勿开启记录仪外壳或自行维修，本产品若出现故障，请致电官方客服进行相关咨询。
  5. 记录仪不仅适用于车辆，也可以用于其他场所，可使用适配器供电。
  6. 若使用电源适配器供电，则应购买获得CCC或满足标准要求的适配器配套使用。
  7. 本操作指南中图片仅供参考，实际请以实物为准。

常见问题

1. 如何格式化存储卡/内置存储？

方式一：

从设备主界面，按压 （设置）按键，选择“格式化”，可选择格式化存储卡/内置存储。

方式二：

手机成功连接设备后，进入“设备设置”界面，点击“设备存储管理”，可以选择格式化存储卡/内置存储。

2. 记录仪的Wi-Fi密码是什么？

记录仪的Wi-Fi默认密码是“1234567890”，您可以用手机连接App后，在“设备设置”>”设备Wi-Fi密码”中修改密码。

3. 记录仪的Wi-Fi密码可以修改吗？

可以修改，具体的修改方法是记录仪连接手机App后进入“设备设置”，进入后选择“设备Wi-Fi密码”，输入新密码并确认，保存后即可。

4. 如何重置记录仪?

出现异常状态时，长按设备最右侧按键（大约6秒）恢复出厂设置，重置成功后设备自动重启。

5. 忘记记录仪密码怎么办？

长按设备最右侧按键（大约6秒）进行设备重置，重置后再次连接记录仪Wi-Fi（默认密码：1234567890）。

6. 记录仪时间不对该怎么办？

使用手机“盯盯拍”app连接记录仪，并确保app与记录仪的Wi-Fi正常连接，记录仪会通过app自动同步手机时间。

7. 什么是AI-ISP/黑光夜视功能？

AI-ISP通过海量的数据学习、训练、理解，能够更加准确地识别和分析图像中的内容，并根据不同的场景和需求，调整图像的各个参数，使得图像的细节更加清晰，色彩还原更加准确。

Z60 Pro的芯片支持AI ISP技术，记录仪在夜晚停车监控模式下捕捉的画面也能很好的呈现亮度和色彩信息，效果接近白天。

8. SR功能怎么使用？

在视频回放和下载界面，可以通过SR开关选择是否显示SR效果。

9. 为什么没有SR效果？

① 首先查看记录仪是否定位成功。

② 定位成功后App连接几分钟然后再下载视频就会有SR效果，如还没有SR效果，请联系客服。

10. 无法使用远程查看功能（此功能需选配4G云盒）？

① 请确保记录仪正常运行且4G网络可用。4G 云盒正确连接至记录仪后，当记录仪接通电源后，记录仪播报“4G网络已连接”表示记录仪4G网络可用。

② 请确保手机无线网络或数据网络可上网。

11. 使用远程查看功能（此功能需选配4G云盒），画面提示“重试”？

有可能是周遭环境4G信号差导致，请位移到信号强的位置再做尝试。
